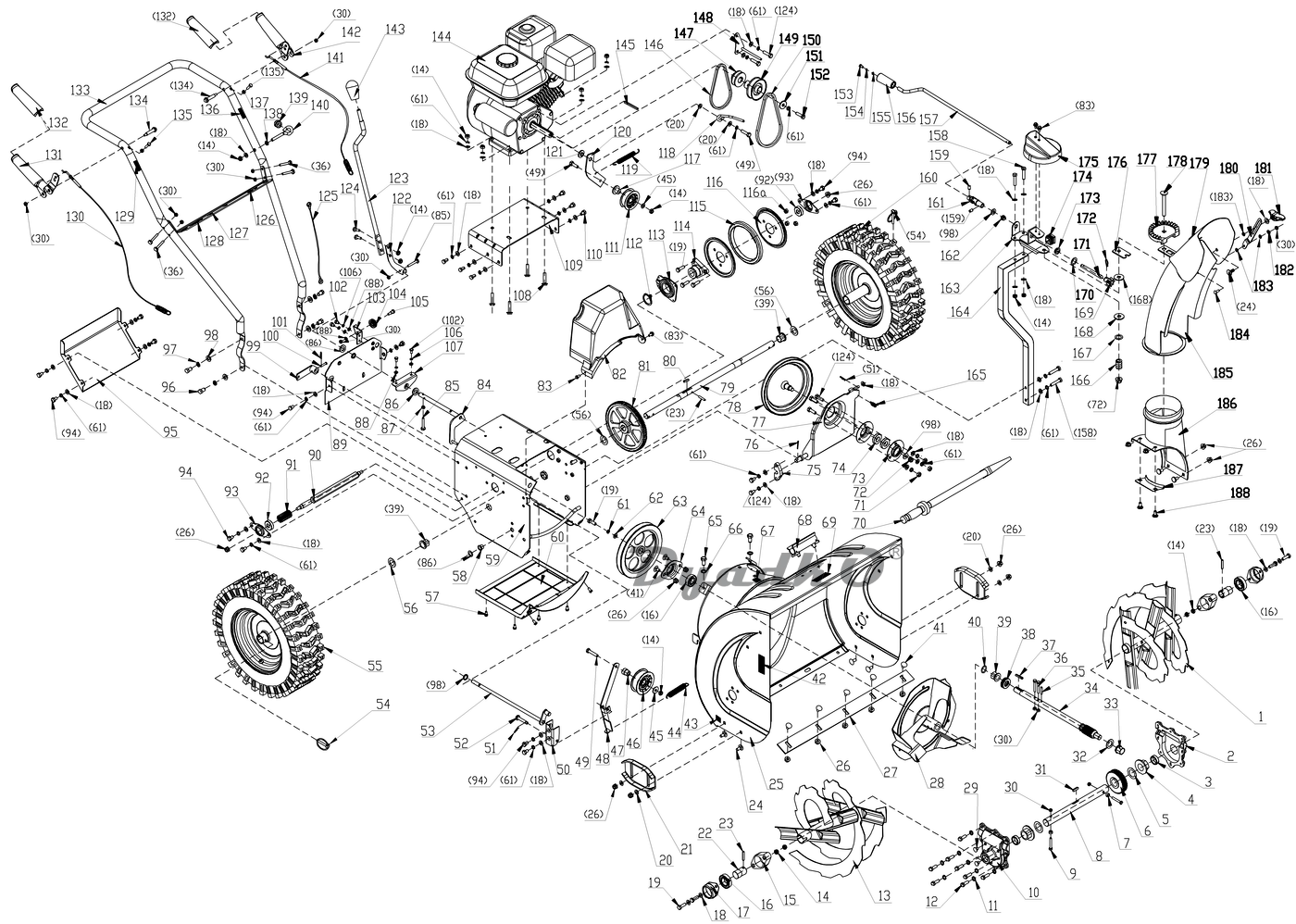

1 |
Шнек левый \\ Left auger |
|
2 |
Левый корпус червячного редуктора \\ Left worm gear case |
|
3 |
Сальник φ23×φ30×9 \\ Oil seal φ23×φ30×9 |
|
4 |
Восьмиугольный медный вкладыш \\ Octagonal copper sleeve |
|
5 |
Шайба 23.2x39x0.7 \\ Washer 23.2x39x0.7 |
|
6 |
Червячный привод \\ Worm gear |
|
7 |
Втулка безопасности \\ Safety Pin spacer |
|
8 |
Вал редуктора \\ Auger shaft |
|
9 |
Болт срезной М6х40 \\ Safety Bolt M6x40 |
|
10 |
Правый корпус червячного редуктора \\ Right worm gear case |
|
11 |
Гайка-блок М8 \\ Safety Nut M8 |
|
12 |
Винт М8х25 внутр. шестигран. \\ Screw hexagon М8х25(inside) |
|
13 |
Шнек правый \\ Right auger |
|
14 |
Гайка-блок М8 \\ Self-Nut M8 |
|
15 |
Пластиковая пластина \\ Plasitc plate |
|
16 |
Подшипник 6203 \\ Bearing 6203 |
|
17 |
Подшипник шнека \\ Bearing holder |
|
18 |
Шайба 8 \\ Washer 8 |
|
19 |
Болт М8х25 \\ Bolt M8x25 |
|
20 |
Шайба 8 увеличенная \\ Washer 8 |
|
21 |
Ограничительный башмак \\ Ski |
|
22 |
Втулка подшипника \\ Bearing housing |
|
23 |
Палец 6x33 \\ Pin 6x33 |
|
24 |
Болт с квадратным подголовником М8х18 \\ Square Bolt M8x18 |
|
25 |
Снегозаборник \\ Ice Bucket |
|
26 |
Гайка-блок с фланцем М8 \\ Flange Self-Nut M8 |
|
27 |
Подрезной нож \\ Shovel plate |
|
28 |
Вентилятор \\ Fan |
|
29 |
Резиновая заглушка \\ Rubber plug |
|
30 |
Гайка-блок М6 \\ Self-Nut M6 |
|
31 |
Шпонка B8х21.5 \\ Key B8x21.5 |
|
32 |
Шайба Ø28хØ16,2х1 \\ Washer Ø28хØ16,2х1 |
|
33 |
Восьмиугольный медный вкладыш 16 \\ Octagonal copper sleeve |
|
34 |
Червячный вал \\ Worm shaft |
|
35 |
Шплинт разгибной 5x28 \\ Pin 5x28 |
|
36 |
Болт М6х40 \\ Bolt M6x40 |
|
37 |
Шпонка 5х5х17 \\ Key B5x5x17 |
|
38 |
Подшипник 51104 \\ Plane bearing 51104 |
|
39 |
Восьмиугольный медный вкладыш 19 \\ Octagonal copper sleeve 19 |
|
40 |
О-кольцо \\ O-seal ring |
|
41 |
Болт с квадратным подголовником М8х15 \\ Square Bolt M8x15 |
|
42 |
Предупредительная наклейка \\ Label for auger |
|
43 |
Накейка ограничительного башмака \\ Label for Ski |
|
44 |
Пружина Ø15мм, L=140мм, L1=77мм \\ Extension spring |
|
45 |
Шайба плоская 8.5x25x2.5 \\ Thicker washer 8.5x25x2.5 |
|
46 |
Ролик натяжной сцепления \\ Clutch pulley II |
|
47 |
Цанга ролика \\ Collet |
|
48 |
Поворотный рычаг \\ Arm |
|
49 |
Болт М8х35 \\ Bolt M8x35 |
|
50 |
Гнездо рычага \\ Block tension rod axis |
|
51 |
Шплинт \\ Pin |
|
52 |
Палец \\ Pin |
|
53 |
Рычаг натяжения \\ tension lever |
|
54 |
Стопорный палец колеса \\ Special Pin |
|
55 |
Колесо правое \\ Right wheel |
|
56 |
Шайба Ǿ32хǾ19.3x1 \\ Washer Ǿ32хǾ19.3x1 |
|
57 |
Винт М5х12 \\ Screws М5х12 |
|
58 |
Втулка пластиковая \\ Sleeve plastic |
|
59 |
Корпус трансмиссии \\ Body |
|
60 |
Кожух нижний \\ Base plate |
|
61 |
Шайба гровер 8 \\ Spring washer 8 |
|
62 |
Шайба 8,5х23,5х4,5 \\ Washer 8.5x23.5x4.5 |
|
63 |
Шкив \\ Pulley |
|
64 |
Фланец подшипника \\ Flange bearing |
|
65 |
Болт М10х20 \\ Bolt M10x20 |
|
66 |
Шайба 10 звёздочка \\ Serrated Gasket 10 |
|
67 |
Предупредительная наклейка \\ Safety warning label |
|
68 |
Кронштейн для лопатки \\ Holder for shover |
|
69 |
Предупредительная наклейка \\ Warning label |
|
70 |
Лопатка для прочистки \\ Shovel |
|
71 |
Гайка М8 \\ Nut M8 |
|
72 |
Гайка-блок с фланцем М8 \\ Flange self-Nut M10 |
|
73 |
Держатель подшипника \\ Flange Bearing |
|
74 |
Подшипник 6003-2Z \\ Bearing 6003-2Z |
|
75 |
Суппорт \\ Support |
|
76 |
Шплинт 2.5×20 \\ Pin 2.5×20 |
|
77 |
Пластина фрикционного диска \\ Bottom for driving wheel |
|
78 |
Фрикционный диск \\ Friction disc |
|
79 |
Вал колес \\ Wheel shaft |
|
80 |
Шпонка 5x5x17 \\ Key 5x5x17 |
|
81 |
Ведомая шестерня \\ Driven gear |
|
82 |
Кожух ремней привода \\ Belt cover |
|
83 |
Болт с фланцем М6х12 \\ Flange bolt M6x12 |
|
84 |
Передаточный вал \\ connection shaft |
|
85 |
Болт М6х30 \\ Screw M6×30 |
|
86 |
Шайба Ø19хØ13,2х1 \\ Washer 13.2x19x1 |
|
87 |
Гайка М6 \\ Nut M6 |
|
88 |
Шайба 6 \\ washer 6 |
|
89 |
Щиток \\ Plate for body |
|
90 |
Шестигранный вал \\ Hexagonal shaft |
|
91 |
Ведущая шестерня \\ Driving gear pulley |
|
92 |
Подшипник 6201-2Z \\ Bearing 6201-2Z |
|
93 |
Опора подшипника \\ Bearing holder |
|
94 |
Болт М8х15 \\ Bolt M8x15 |
|
95 |
Крышка картера \\ cover board |
|
96 |
Болт М10х20 \\ Bolt M10x20 |
|
97 |
Шайба гровер Ш10 \\ Spring washer 10 |
|
98 |
Шайба 10 \\ Washer 10 |
|
99 |
Поворотный рычаг \\ lever |
|
100 |
Палец \\ Pin for lever |
|
101 |
Шплинт φ1.2 \\ Spring pin φ1.2 |
|
102 |
Болт М6х12 \\ Bolt M6x12 |
|
103 |
Держатель троса \\ Holder for cable |
|
104 |
Ролик троса \\ roller for cable |
|
105 |
Болт М6х20 \\ Bolt М6х20 |
|
106 |
Шайба гровер Ш6 \\ Spring washer 6 |
|
107 |
Вилка сцепления \\ Clutch fork |
|
108 |
Болт с фланцем М8х35 \\ Flange bolt M8x35 |
|
109 |
Площадка крепления двигателя \\ Plate for engine |
|
110 |
Болт М8х18 \\ Bolt M8x18 |
|
111 |
Ролик натяжной \\ Clutch pulley |
|
112 |
Кольцо 35 \\ Ring 35 |
|
113 |
Вилка \\ fork |
|
114 |
Передающая часть \\ Moving part |
|
115 |
Резиновое кольцо \\ Rubber ring for pulley |
|
116 |
Половина фрикционного диска \\ half for pulley |
|
117 |
Гайка М8 \\ Hexagon nut M8 |
|
118 |
Цанга ролика \\ Chuck for pulley |
|
119 |
Ограничитель ремня \\ Backet for holding belt |
|
120 |
Пружина Ø16мм, L=125мм, L1=80мм \\ Spring for arm for pulley |
|
121 |
Кронштейн шкива \\ Arm for pulley |
|
122 |
Втулка для ролика натяжного \\ Chuck for arm |
|
123 |
Соединительный кронштейн \\ Flexible coupling |
|
124 |
Рычаг переключения скоростей \\ Lever bar III |
|
125 |
Болт М8х20 \\ Bolt hexagon М8х20 |
|
126 |
Трос натяжной \\ Cable |
|
127 |
Предупредительная наклейка \\ Lable |
|
128 |
Направляющая пластина рычага переключения передач \\ Gears board |
|
129 |
Предупредительная наклейка \\ Lable |
|
130 |
Предупредительная наклейка \\ Lable |
|
131 |
Трос шнека \\ Cable for cleaning snow |
|
132 |
Рычаг правый \\ Right lever |
|
133 |
Накладка рычага \\ Plastic lever cover |
|
134 |
Рукоятка управления \\ Нandle arm |
|
135 |
Болт \\ Bolt |
|
136 |
Болт М6х25 \\ Bolt hexagon М6х25 |
|
137 |
Предупредительная наклейка \\ Lable |
|
138 |
Гайка М6 стопорная \\ Thinner Nut M6 |
|
139 |
Гайка М8 стопорная \\ Thinner Nut M8 |
|
140 |
Втулка резиновая \\ Sleeve rubber |
|
141 |
Крюк поворотного рычаг \\ Rocker hook |
|
142 |
Трос хода \\ Cable for walking |
|
143 |
Рычаг левый \\ Left lever |
|
144 |
Рукоятка рычага переключения скоростей \\ Black handle |
|
145 |
Двигатель 7.0 HGM7 \\ Engine 7.0 HGM7 |
|
146 |
Шпонка B4.8x4.8x20 \\ Key B4.8x4.8x20 |
|
147 |
Ремень Z-800 \\ Belt I |
|
148 |
Шкив привода колес \\ Walking driving pulley |
|
149 |
Ограничитель ремня \\ Belt limit |
|
150 |
Шкив привода шнека \\ Blowing driving pulley |
|
151 |
Ремень 950 мм \\ Belt II |
|
152 |
Шайба Ø38хØ9х3 \\ Washer Ø38хØ9х3 |
|
153 |
Болт М8х55 \\ Bolt hexagon М8х55 |
|
154 |
Болт М5х12 \\ ScrewM5x12 |
|
155 |
Шайба 5 \\ Washer 5 |
|
156 |
Шайба 5 увеличенная \\ Big Washer 5 |
|
157 |
Рукоятка рычага поворотного механизма \\ Handle for rod |
|
158 |
Рычаг \\ Lever |
|
159 |
Болт М8х40 \\ Bolt M8x40 |
|
160 |
Болт с фланцем М6х10 \\ Flange Bolt M6x10 |
|
161 |
Колесо левое \\ Left wheel |
|
162 |
Кардан в сборе \\ Gimbal assembly |
|
163 |
Втулка пластиковая \\ Plastic bearing |
|
164 |
Пластина поворотного механизма \\ Rotary body shell |
|
165 |
Рама поворотного механизма \\ Bracket for raising snow |
|
166 |
Пружина \\ Spring |
|
167 |
Пружина \\ Spring |
|
168 |
Шайба Ø32хØ10х3 \\ Washer Ø32хØ10х3 |
|
169 |
Шайба \\ Gasket |
|
170 |
Шестерня \\ Gear |
|
171 |
Втулка пластиковая \\ Plastic bearing |
|
172 |
Вал \\ Shaft |
|
173 |
Шплинт \\ Splint pin |
|
174 |
Шайба Ø32хØ16х1 \\ Washer Ø32хØ16х1 |
|
175 |
Крышка пластик \\ Plastic cover |
|
176 |
Кожух \\ Housing |
|
177 |
Пластина \\ Plate |
|
178 |
Блок зубчатый \\ Tooth block |
|
179 |
Болт с квадратным подголовником М10х60 \\ Head square neck screws M10×60 |
|
180 |
Предупредительная наклейка \\ Label for tube for raising snow |
|
181 |
Регулировочная пластина \\ Slide baord |
|
182 |
Рычаг \\ Lever |
|
183 |
Шайба 6 увеличенная \\ Big Washer 6 |
|
184 |
Шайба нейлоновая \\ Nylon washer |
|
185 |
Болт с квадратным подголовником М6х16 \\ Head square neck screws M6х16 |
|
186 |
Выбрасыватель \\ Assembly for raising snow |
|
187 |
Кожух пластик \\ Plastic cover |
|
188 |
Пластина кожуха \\ Plate |
|
189 |
Болт с квадратным подголовником М8х18 \\ Square bolt М8х18 |
