ЭПЦ-1900/40 (SF)

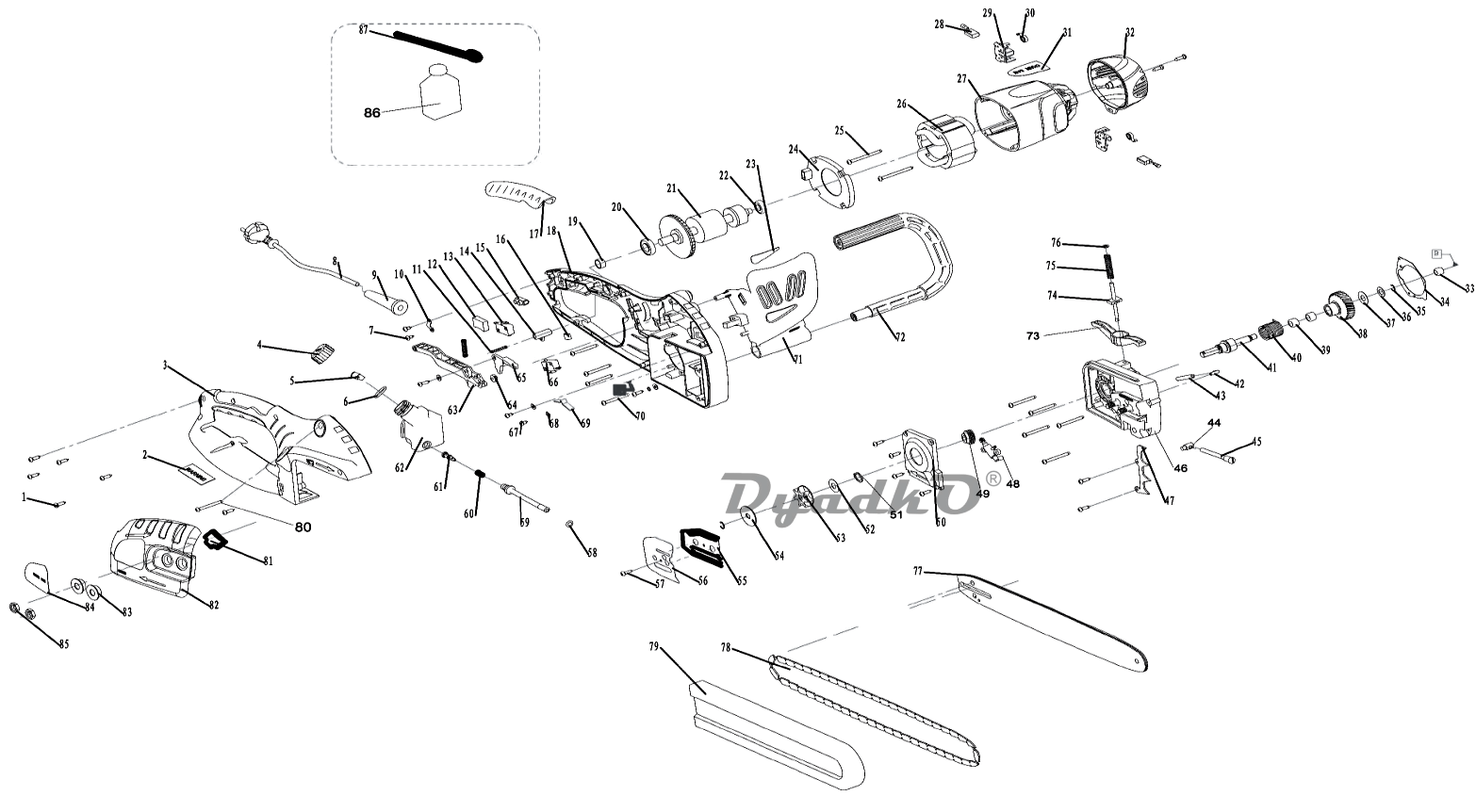

Схема КАЛИБР ЭПЦ-1900/40 (SF)
1
Винт ST4.2×16
2
Наклейка 1
3
Рукоятка правая часть
4
Крышка масляного бачка
5
Клапан
6
Прокладка
7
Винт ST4.2×8
8
Кабель питания 2×1,0мм² с вилкой
9
Бандаж кабеля резиновый
10
Прижим кабельный
11
Пружина фиксатора
12
Конд-р фильтра р/помех 0,33мкф
13
Микровыключатель DA7-10/1 (ЗК)
14
Ось фиксатора
15
Колодка клеммная
16
Фиксатор
17
Накладка рукоятки
18
Рукоятка левая часть
19
Втулка
20
Подшипник 6001
21
Якорь
22
Подшипник 608
23
Наклейка 2
24
Кольцо воздухонаправляющее
25
Винт ST4.2×55
26
Статор
27
Корпус двигателя
28
Щетка №35
29
Щеткодержатель
30
Пружина щеткодержателя
31
Наклейка
32
Крышка двигателя задняя
33
Подшипник игольчатый HK0810
34
Прокладка
35
Кольцо стопорное 10 (нар.)
36
Шайба 0,5×Ø10×Ø15
37
Шайба 0,5×Ø10×Ø23
38
Шестерня большая метал. Z=35
39
Подшипник игольчатый HK1010
40
Пружина тормоза
41
Шпиндель
42
Штуцер масляный выходной
43
Трубка масляная
44
Палец натяжной
45
Винт регулировки натяжения
46
Корпус редуктора
47
Упор зубчатый
48
Насос масляный в сборе
49
Червяк привода насоса
50
Крышка редуктора
51
Кольцо стопорное 15 (нар.)
52
Шайба
53
Звездочка Z=7
54
Шайба ограничительная
55
Прокладка
56
Крышка маслозащитная
57
Винт ST4,2×6
58
Кольцо соединительное Ø8
59
Трубка масляная
60
Пружина
61
Штуцер масляный входной
62
Бачок масляный
63
Клавиша выключателя
64
Ролик
65
Тяга выключателя
66
Микровыключатель KW1-103B (РК)
67
Винт ST2.9×8
68
Шайба
69
Пружина рычага тормозного
70
Винт ST4,2×40
71
Щиток тормоза
72
Рукоятка передняя
73
Коромысло тормоза
74
Толкатель тормоза
75
Пружина толкателя
76
Шайба 5
77
Шина
78
Цепь
79
Чехол шины
80
Винт ST4.2×50
81
Уплотнение резиновое
82
Крышка шины
83
Вкладыш
84
Наклейка
85
Гайка М8
86
Бачок масляный
87
Ключ гаечный
