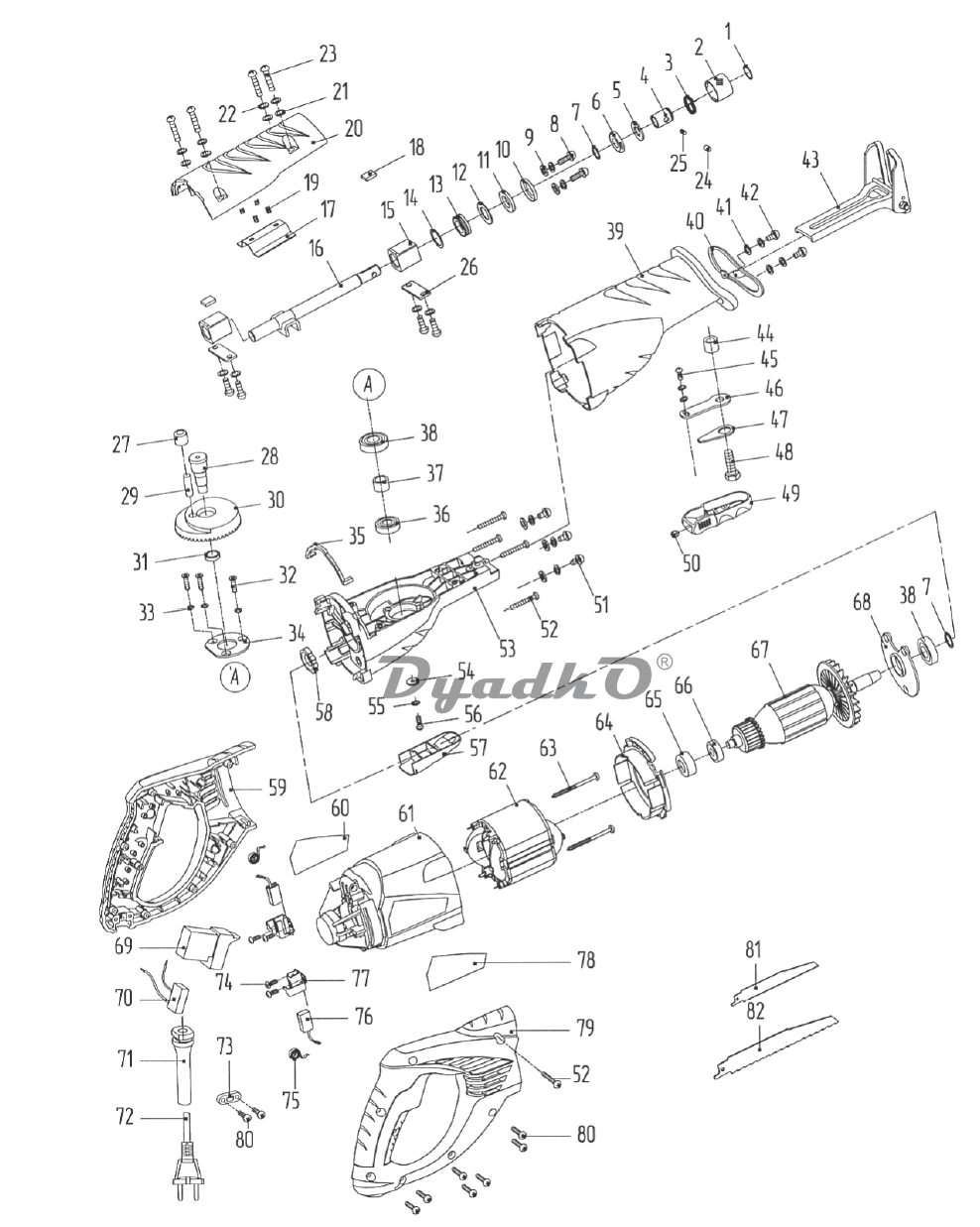

Схема ИНТЕРСКОЛ НП-120/1010Э НП-120/1010Э (137.хххххх)

1 Кольцо пружинное
2 Втулка зажимная
3 Пружина кручения
4 Втулка направляющая
5 Шайба специальная
6 Крышка втулки
7 Кольцо стопорное В12
8 Винт М5х17
9 Шайба 5x11x1.5
10 Колпачок сальника
11 Кольцо войлочное 14x24x4
12 Шайба 14.7x24.7x1
13 Манжета 14x23x7
14 Кольцо 16.4x21.8x0.5
15 Направ.ляющая скольжения
16 Шток
17 Скоба
18 Сальник 10x12x5
19 Пружина
20 Крышка редуктора
21 Шайба 5x9x1
22 Шайба пружинная Ø5
23 Винт М5Х25
24 Штифт Ø4x8
25 Штифт Ø6x11
26 Ппастина
27 Подшипник игольчатый SD0712 (7x13x12,2)
28 Ось
29 Штифт
30 Колесо зубчатое Z=48
31 Кольцо регулировочное 12,2x18,2x3
32 Винт М4х14
33 Шайба стопорная (звездочка) Ø4
34 Фланец
35 Проктадка резиновая
36 Подшипник шариковый 609-2RS (9x24x7)
37 Втулка 11x15.5x10
38 Подшипник шариковый 6001-RS (12x28x8)
39 Нактадка резиновая
40 Обечайка
41 Шайба Ø4
42 Винт М4х14
43 Упор в сборе
44 Втулка 9x14x14.5
45 Винт М4х10
46 Пластина
47 Скоба регулировочная
48 Болт М8х27
49 Рычаг стопорный
50 Гайка М4
51 Винт М5х10
52 Вннт 4x30
53 Корпус редуктора
54 Шайба 4.2x12.5x1.5
55 Шайба пружинная Ø4
56 Винт М4х18
57 Крышка
58 Втулка резиновая
59 Ручка
61 Корпус двигателя
62 Статор
63 Винт 4x65
64 Диафрагма
65 Втулка демпфирующая
66 Подшипник шариковый 608-2Z (8x22x7)
67 Якорь с вентилятором
68 Крышка подшипника
69 Выключатель KEDU EN61058 8(6)А 250V~5Е4
70 Конденсатор 0.33 мкФ МЕХ GPF 40/85/21
71 Трубка защитная шнура
72 Шнур питания с вилкой H07RN-F 2x1 мм2, L=2m
73 Шанка фиксации кабеля
74 Винт 3.5x10
75 Пружина спиральная
76 Щетка электрическая 7x11x20 фото
77 Щеткодержатель
79 Ручка накладка
80 Винт Тогх4х16
