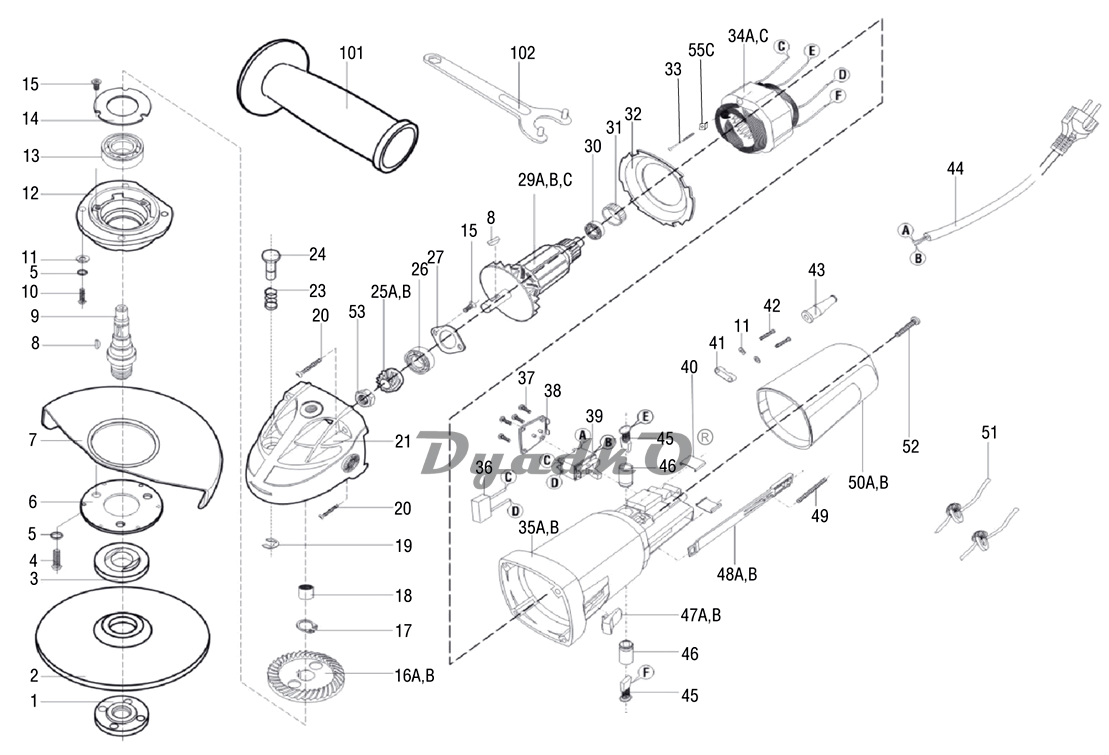

Схема URAGAN MWS-125-850

1 Гайка зажимная М14
2 Диск отрезной
3 Шайба прижимная
4 Винт М4х12 PH2 UM01-000-015
5 Шайба-гровер D4 UM04-001-002
6 Шайба кожуха
7 Кожух диска
8 Шпонка
9 Шпиндель D10
10 Винт М4х17 T20 UM01-000-022
11 Шайба D4 UM04-000-002
12 Крышка корпуса редуктора
13 Подшипник 6201-2RS (32х12х10) U009-620-1RS
14 Фиксатор подшипника шпинделя
15 Винт М4х10 PH2 (потай) UM01-000-011
16A Шестерня ведомая
16B Шестерня ведомая
17 Кольцо разжимное D9 UM06-001-003
18 Игольчатый подшипник НК0808 (12х8х8) U010-080-800
19 Кольцо стопорное D4 UM06-000-010
20 Саморез 4x28 T20 UM02-000-036
21 Корпус редуктора
22 Саморез 4х32 T20 UM02-000-038
23 Пружина стопора
24 Стопор
25A Шестерня ведущая под шпонку
25B Шестерня ведущая под шлиц
26 Подшипник 6000-2RS (26х10х8) U009-600-0RS
27 Фиксатор подшипника ротора
29A Ротор под шпонку
29B Ротор под шлиц (55)
29С Ротор под шлиц (51)
30 Подшипник 608-2RS (22х8х7) U009-608-RS0
31 Втулка каучуковая
32 Защита статора
33 Саморез 4x68 PH2 UM02-000-047
34A Статор (50)
34С Статор (45)
35A Корпус статора
35B Корпус статора
36 Конденсатор 0,22 мкФ
37 Саморез 4x12 PH2 UM02-000-018
38 Крышка выключателя
39 Выключатель DKP4-11 4(4)250V~5E4
40 Крышка щеткодержателя
41 Прижим шнура
42 Саморез 4x17 PH2 UM02-000-026
43 Воротник шнура U098-001-001
44 Шнур сетевой резин, 2х0,75мм, 2м U099-004-005
45 Щетка
46 Щеткодержатель
47A Кнопка выключателя
47B Кнопка выключателя
48A Тяга выключателя
48B Тяга выключателя
49 Пружина тяги
50A Крышка корпуса статора
50B Крышка корпуса статора
51 Катушка индукторная
52 Саморез 4x18 T20 UM02-000-028
53 Гайка М6 UM05-004-001
54 Кольцо щеткодержателя
55 Шайба-гровер D6 UM04-001-004
55С Шайба специальная
101 Ручка боковая дополнительная
102 Ключ
Шпонка
б/н Ротор без крыльчатки
б/н Ротор без крыльчатки
б/н Ротор без крыльчатки
б/н Крыльчатка
