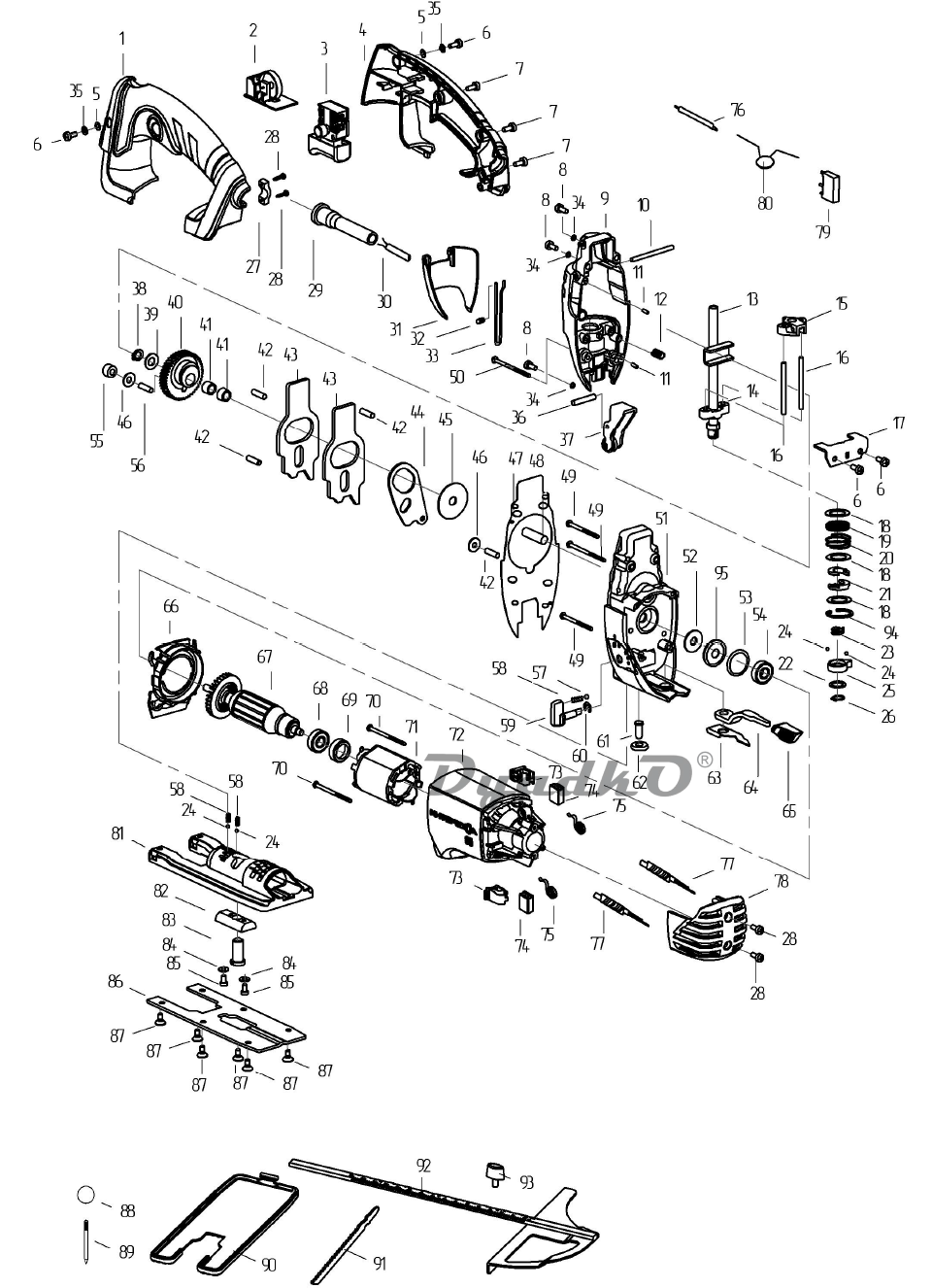

Схема ИНТЕРСКОЛ МП-85/600Э МП-85/600Э (156.хххххх)

1 Ручка
2 Блок электронный
3 Выключатель KEDU HY79C-21 Е200089 16(10)А 250V~5E4
4 Ручка нактадка
5 Шайба Ø4
6 Винт М4х10
7 Винт 4x18
8 Винт М5х25
9 Крышка редуктора
10 Ось Ø4x52
11 Штифт Ø3x10
12 Пружина Ø6.2x19.6
13 Шток
14 Траверса нижняя
15 Траверса верхняя
16 Стойка Ø4x62
17 Пластина направляющая
18 Шайба Ø12x18.5x0.5
19 Прокладка Ø8.5x17.5x4
20 Пружина Ø7x19
21 Втулка пластиковая Ø8.6x16x3.6
22 Шайба Ø10x16x0.5
23 Пружина кручения
24 Шарик Ø3.5
25 Рычаг
26 Кольцо пружинное В9
27 Планка фиксации шнура
28 Винт 4x14
29 Втулка защитная шнура
30 Шнур питания с вилкой H05VV-F 2x0.75мм2. L=4m
31 Экран защитный
32 Винт М5х8
33 Скоба защитная
34 Шайба пружинная Ø5
35 Шайба пружинная Ø4
36 Ось качалки Ø4x25
37 Качалка в сборе
38 Кольцо пружинное В8
39 Шайба Ø8.4x16x1
40 Колесо зубчатое Z=47
41 Подшипник роликовый НК081208 (8x12x8) фото
42 Штифт Ø5
43 Балансир
44 Рычаг толкателя
45 Шайба Ø8.2x36.5x1
46 Шайба Ø6.5x12x1
47 Прокладка
48 Ось Ø8
49 Винт 4x35
50 Винт 4x65
51 Корпус редуктора
52 Кольцо войлочное Ø8x22x2
53 Кольцо резиновое Ø21.5x25.5x2
54 Подшипник шариковый 608-2RS (8x22x7)
55 Подшипник роликовый НК061208 (6x12x8)
56 Штифт Ø6x17
57 Шарик Ø4
58 Пружина Ø3x9.5
59 Переключатель хода качалки
60 Кольцо пружинное Ø5
61 Толкатель Ø6x16
62 Кольцо войлочное 06x11x5
63 Указатель угла наклона основания
64 Рычаг фиксации основания
65 Ручка рычага фиксации
66 Диафрагма
67 Якорь с вентилятором в сборе Ø35x42: Z= 5
68 Подшипник шариковый 607-2Z (7x19x6)
69 Втулка демпфирующая
70 Винт 4x60
71 Статор в сборе Ø58.5x42
72 Корпус двигателя
73 Щеткодержатель в сборе
74 Щетка электрическая 6x10x14
75 Пружина спиральная
76 Проводник JBF,0.5mm2
77 Стержень ферритовый 18 µН
78 Крышка задняя
79 Конденсатор МЕХ GPF 0,33µF+2x4700pF
80 Конденсатор
81 Основание
82 Планка прижимная
83 Винт специальный M10x24
84 Шайба 4.2x14x2
85 Винт М4х8(внутр. шест. S3)
86 Подошва
87 Винт М4х8
88 Держатель центра
89 Центр циркульный М5
90 Подошва пластиковая
91 Полотно пильное
92 Линейка направляющая
93 Винт барашковый М4х8
94 Кольцо пружинное А19
95 Шайба Ø8x22x0.8
200 Блок конденсаторов с кольцами ферритовыми в сборе (A)
Примечание:

☐ cюда входят номера позиций
(A) не изображено на иллюстрации
✻ машины более старого типа конструкции
(G) Возможна замена соответствующих позиций.
