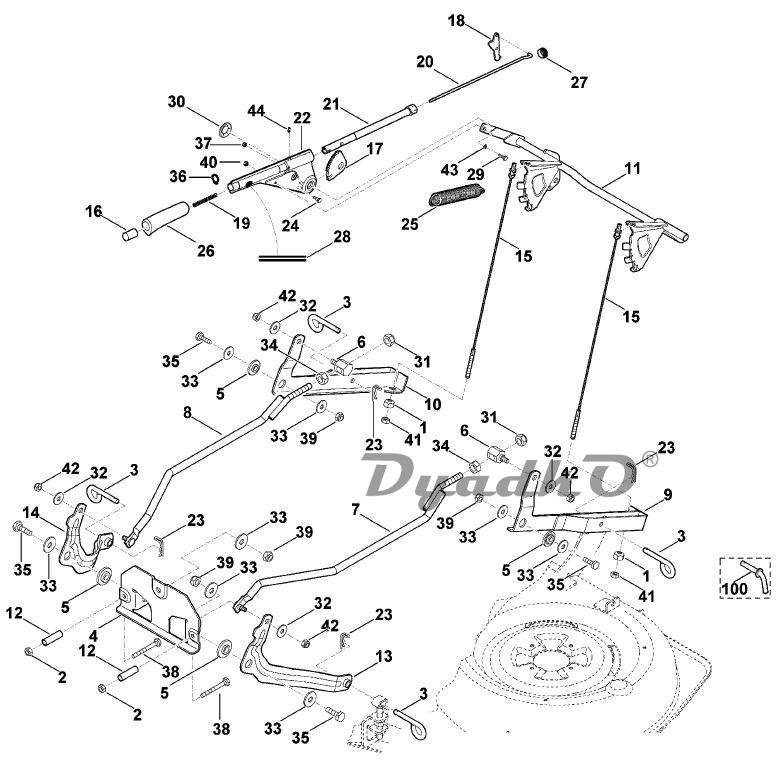

Схема VIKING MT 6112.0 M Подъем косилочного механизма

1 Гайка
2 Стопорная гайка М8
3 Фиксатор
4 Стопорная шайба
5 Упорный подшипник скольжения
6 Палец с буртиком (12 - 14 Nm)
7 Левая тяга в сборе (12 -14 Nm)
8 Правая тяга в сборе (12-14 Nm)
9 Левый задний качающийся рычаг в сборе
10 Правый задний качающийся рычаг в сборе
11 Тяга
12 Распорная втулка
13 Левый передний качающийся рычаг в сборе
14 Правый передний качающийся рычаг в сборе
15 Трос
16 Кнопка (2-3 Nm)
17 Фиксирующая пластина
18 Защелка
19 Пружина сжатия
20 Тяга
21 Труба в сборе
21 Труба в сборе ✻ (до серийного номера 9 80 040 300) (51.2010)
22 Переводной рычаг
23 Пружинный зажим 2,8
24 Палец
25 Пружина растяжения
26 Прием
26 Прием ✻ (до серийного номера 9 80 040 300) (51.2010)
27 Заглушка
28 Наклейка
29 Винт с шестигранной головкой М5х20
30 Быстрое крепление (12-14 Nm)
31 Шестигранная гайка М12
32 Шайба 8,4
33 Шайба 10,5
34 Шестигранная гайка М12
35 Винт с шестигранной головкой М 10x30
36 Стопорное кольцо 14x1
37 Шестигранная гайка М4
38 Винт с шестигранной головкой М8х60
39 Шестигранная гайка М10
40 Шестигранная гайка М5
41 Шестигранная гайка М8
42 Шестигранная гайка М8
43 Шайба 5,3
44 Нажимная деталь М4х9
100 Шкворень ✻ (до серийного номера 9 80 053 781) (61.2011)
200 Переводной рычаг в сборе ☐ 16-22,24,26-29,36,37,40,43,44
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
