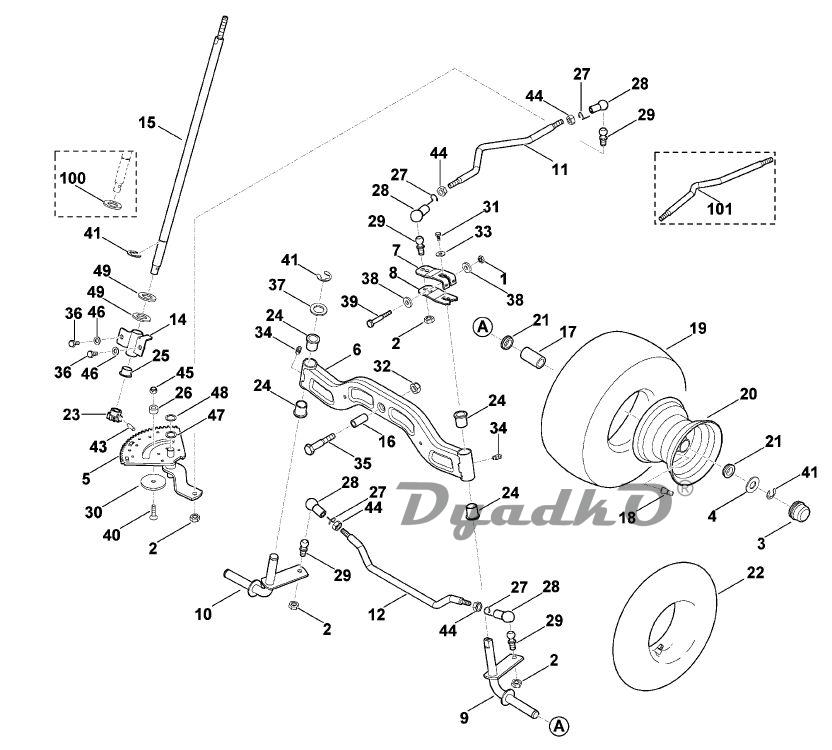

Схема VIKING MT 6112.0 F Рулевое управление, переднее колесо

1 Стопорная гайка М8
2 Стопорная гайка М10 (43 - 47 Nm)
3 Колпачок
4 Шайба 42
5 Зубчатый сектор
6 Ось в сборе ☐ 24,34
7 Рычаг
7 Рычаг ✻ (до серийного номера 9 80 046 242) (18.2011)
8 Рычаг
8 Рычаг ✻ (до серийного номера 9 80 046 242) (18.2011)
9 Цапфа оси слева
10 Цапфа оси справа
11 Тяга
12 Поперечная рулевая тяга
14 Хранение
15 Ban
16 Втулка подшипника
17 Комппект игольчатых роликов 20x30x65
18 Клапан
19 Шина 15x6,0-6 (F)
20 Обод 6,0-6
21 Втулка с буртиком
22 Шланг 15x6,0 - 6
23 Шестерня
24 Втулка
25 Втулка с буртиком
26 Втулка
27 Стопорный бугель
28 Сферический вкладыш В16
29 Шаровая цапфа С8 (43 - 47 Nm)
30 Диск 50x5
31 Самонарезающий винт М6х12 (8 -12 Nm)
32 Шестигранная гайка М12
33 Шайба 6,4
34 Ниппепь М6 (8 - 12 Nm)
35 Винт с шестигранной головкой М 12x65 (21 - 25 Nm)
36 Винт с шестигранной головкой М8х16 (23 - 27 Nm)
37 Диск 21
38 Шайба 8,4
39 Винт с шестигранной головкой М8х55 (19-21 Nm)
40 Винт с потайной головкой М8х30
41 Стопорная шайба 15
43 Зажимной штифт 6x24
44 Шестигранная гайка М10
45 Шестигранная гайка М8
46 Шайба 8,4
47 Установочная шайба 16x22x1
48 Установочная шайба 16x22x0,5
49 Установочная шайба 20x28x1,5
100 Диск 21 ✻ (до серийного номера 9 80 006 532) (17.2008)
101 Тяга ✻ (до серийного номера 9 80 047 051) (03.2011)
200 Колесо в сборе 15 ☐ 17-21 (A) (F)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
(E) Обращайтесь в сервисную службу изготовителя двигателей
(F) Заменять попарно, после замены контролировать установку косилочного механизма
