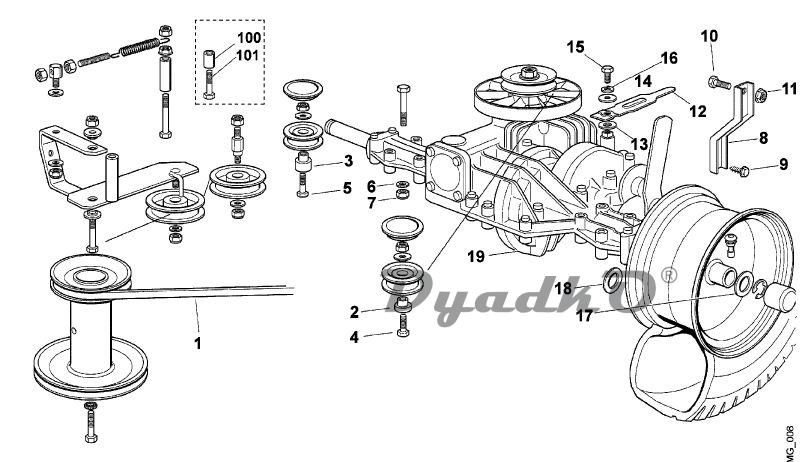

Схема VIKING MT 580 F1 Коробка передач

1 Клиновой ремень ✻ (до серийного номера 47 233 165) (11.2001)
2 Втулка слева ✻ (до серийного номера 47 233 165) (11.2001)
3 Втулка справа ✻ (до серийного номера 47 233 165) (11.2001)
4 Винт с шестигранной головкой М8х35 ✻ (до серийного номера 47 233 165) (11.2001)
5 Винт с шестигранной головкой М8х40 ✻ (до серийного номера 47 233 165) (11.2001)
6 Шайба 8,4 ✻ (до серийного номера 47 233 165) (11.2001)
7 Шестигранная гайка М8 ✻ (до серийного номера 47 233 165) (11.2001)
8 Опора ✻ (до серийного номера 47 233 165) (11.2001)
9 Самонарезающий винт М8х16 ✻ (до серийного номера 47 233 165) (11.2001)
10 Винт с шестигранной головкой М8х16 ✻ (до серийного номера 47 233 165) (11.2001)
11 Стопорная гайка М8 ✻ (до серийного номера 47 233 165) (11.2001)
12 Рукоятка включения ✻ (до серийного номера 47 233 165) (11.2001)
13 Шайба 13 ✻ (до серийного номера 47 233 165) (11.2001)
14 Шайба 6,4 ✻ (до серийного номера 47 233 165) (11.2001)
15 Винт с шестигранной головкой 1/4х5/8 ✻ (до серийного номера 47 233 165) (11.2001)
16 Пружинное кольцо 6 ✻ (до серийного номера 47 233 165) (11.2001)
17 Шайба 20,5x40x2,5 ✻ (до серийного номера 47 233 165) (11.2001)
18 Шайба 21 ✻ (до серийного номера 47 233 165) (11.2001)
19 Коробка передач ✻ (до серийного номера 47 233 165) (11.2001)
100 Втулка ✻ (до серийного номера 43 683 377) (10.2000)
101 Винт с шестигранной головкой М8х90 ✻ (до серийного номера 43 683 377) (10.2000)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
