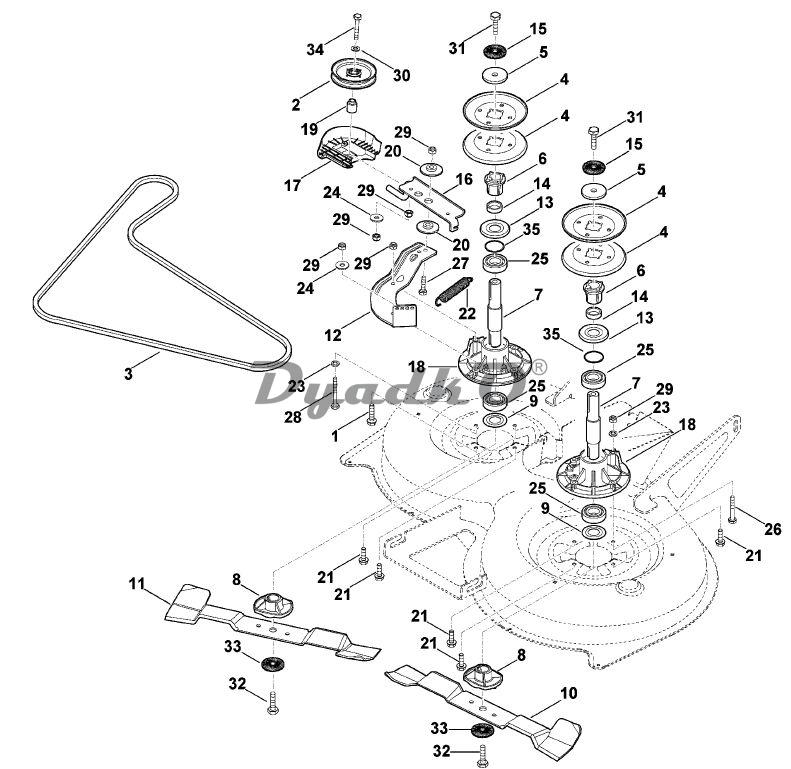

Схема VIKING MT 5097.0 Z O Привод ножа

1 Винт с шестигранной головкой М8х35 (23 - 27 Nm)
2 Натяжной ролик
2 Натяжной ролик ✻ (до серийного номера 9 80 038 330) (60.2010)
3 Клиновой ремень Привод ножа
4 Половина клиноременного шкива
5 Диск
6 Поводок
7 Ножевой валик
8 Держатель ножа
9 Защитный диск
10 Нож слева
11 Нож справа
12 Стопорная шайба
13 Защитный диск
14 Распорное кольцо
15 Зажимная шайба
16 Натяжной рычаг
17 Направляющая ремня
18 Стойка подшипника
19 Распорная втулка
20 Упорный подшипник скольжения
21 Самонарезающий винт М8х25 (21 - 25 Nm)
22 Пружина растяжения
23 Пружинное кольцо 8
24 Шайба 8,4
25 Шарикоподшипник 6205-2RS
26 Винт с шестигранной головкой М8х50 (23 - 27 Nm)
27 Винт с шестигранной головкой М8х30 (23 - 27 Nm)
28 Винт с шестигранной головкой М8х55 (23 - 27 Nm)
29 Шестигранная гайка М8
30 Шайба 8,4
31 Винт с шестигранной головкой М10x1x35 (65 - 70 Nm)
32 Винт с шестигранной головкой М10x1x35 Склеено (LOCTITE 243), (65 -70 Nm)
33 Зажимная шайба
34 Винт с шестигранной головкой М8х55 (23 - 27 Nm)
35 Уплотнительное кольцо круглого сечения 23x1,5 ✻ (до серийного номера 9 80 047 696) (18.2011)
100 Ножевой валик в сборе ☐ 4-7,13-15,18,25,31,35 (A)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
