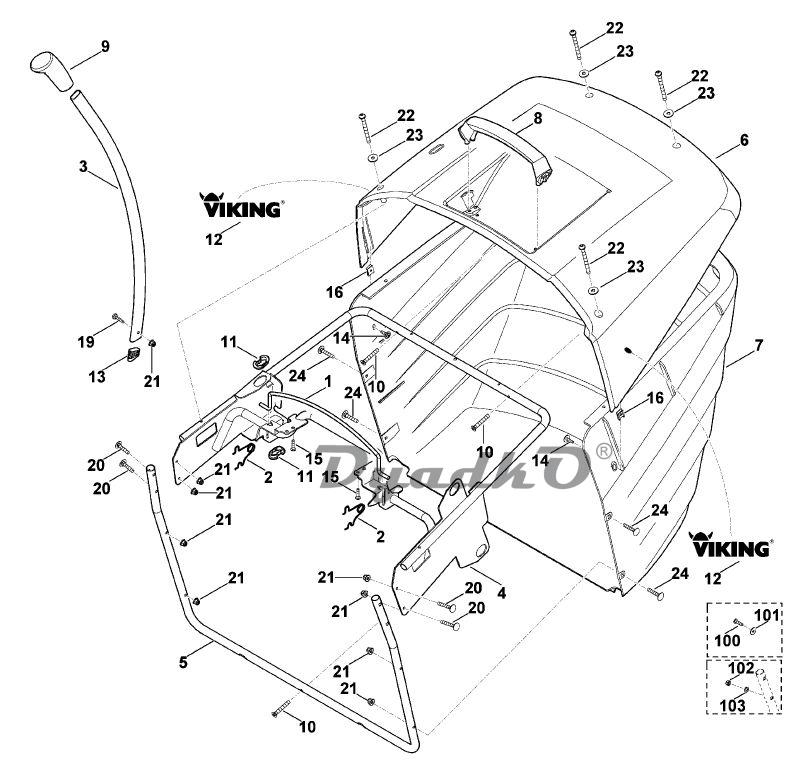

Схема VIKING MT 5097.0 G Q Травосборник

1 Бугель
2 Пружина с навивкой
3 Рычаг
4 Рама
5 Бугель
6 Крышка ☐ 12
7 Нижняя часть травосборника
8 Прием
9 Прием
10 Самонарезающий винт Р6х35 (3 - 4 Nm)
11 Направляющая деталь
12 Наклейка VIKING
13 Заглушка
14 Комбинированный самонарезающий винт 4,8x16 (2 - 3 Nm)
15 Винт с цилиндрической головкой Р5х22 (3 - 4 Nm)
16 Накидная гайка 4,8
19 Винт с шестигранной головкой М6х25
20 Болт с плоской круглой головкой М6х35 (5 - 6 Nm)
21 Шестигранная гайка М6
22 Самонарезающий винт М6х65 (5 - 6 Nm)
23 Шайба 6,4
24 Болт с плоской круглой головкой М6х35 (2 - 3 Nm)
100 Самонарезающий винт 4,8x16 (2-3 Nm) ✻ (до серийного номера 9 80 016 709) (23.2009)
101 Шайба 5,3 ✻ (до серийного номера 9 80 016 709) (23.2009)
102 Шестигранная гайка М6 ✻ (до серийного номера 9 80 055 832) (67.2011)
103 Шайба 6,4 ✻ (до серийного номера 9 80 055 832) (67.2011)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
