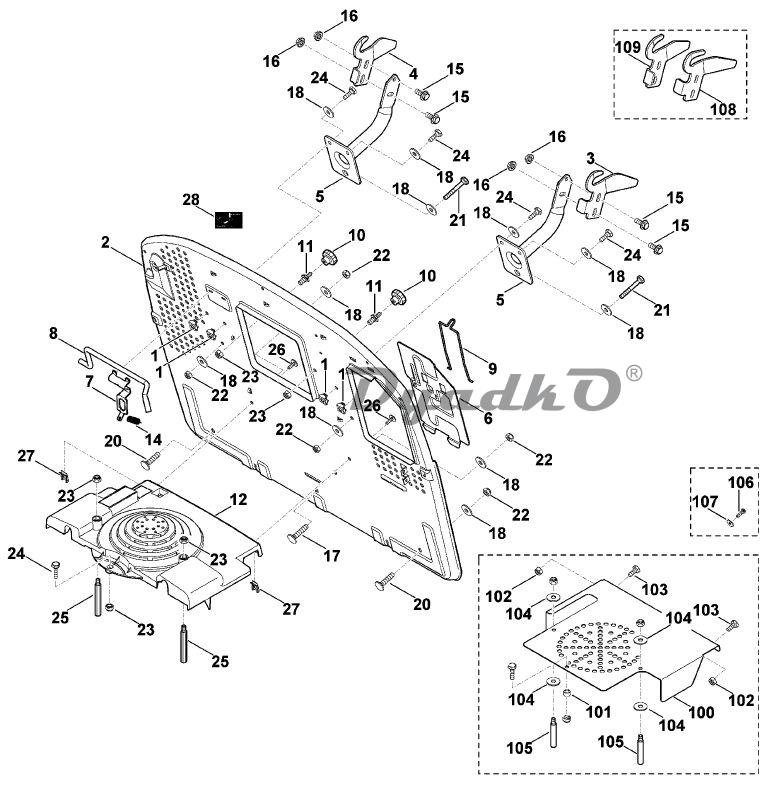

Схема VIKING MT 5097.0 G H Задняя стенка

1 Закладная гайка М8
2 Задняя стенка
3 Направляющий щиток слева
4 Направляющий щиток справа
5 Держатель
5 Держатель ✻ (до серийного номера 9 80 032 621) (03.2010)
6 Крышка
7 Стопорная шайба
8 Бугель
9 Бугель
10 Поворотная ручка
11 Фиксатор
12 Защитный щиток
14 Пружина растяжения
15 Винт с шестигранной головкой М10x20 (28 - 32 Nm)
15 Винт с шестигранной головкой М8х20 (28 - 32 Nm) ✻ (до серийного номера 9 80 032 621) (03.2010)
16 Шестигранная гайка М10
16 Шестигранная гайка М8 ✻ (до серийного номера 9 80 032 621) (03.2010)
17 Болт с плоской круглой головкой М8х40 (13-17 Nm)
18 Шайба 8,4
20 Винт М8х35 (13 - 17 Nm)
21 Винт с шестигранной головкой М8х50 (13-17 Nm)
22 Шестигранная гайка М8
23 Шестигранная гайка М8
24 Винт с шестигранной головкой М8х20 (13-17 Nm)
25 Палец (4 -5 Nm)
26 Комбинированный самонарезающий винт 4,8x16 (3 - 4 Nm)
27 Накидная гайка 4,8
28 Наклейка ✻ (до серийного номера 9 80 031 923) (03.2010)
100 Крышка из листового металла ✻ (до серийного номера 9 80 003 445) (27.2008)
101 Втулка ✻ (до серийного номера 9 80 003 445) (27.2008)
102 Шестигранная гайка М8 ✻ (до серийного номера 9 80 003 445) (27.2008)
103 Винт с шестигранной головкой М8х16 ✻ (до серийного номера 9 80 003 445) (27.2008)
104 Шайба 8,4 ✻ (до серийного номера 9 80 003 445) (27.2008)
105 Палец ✻ (до серийного номера 9 80 003 445) (27.2008)
106 Самонарезающий винт 4,8x16 (3 - 4 Nm) ✻ (до серийного номера 9 80 016 709) (23.2009)
107 Шайба 5,3 ✻ (до серийного номера 9 80 016 709) (23.2009)
108 Направляющий щиток слева ✻ (до серийного номера 9 80 055 409) (67.2011)
108 Направляющий щиток слева ✻ (до серийного номера 9 80 032 621) (03.2010)
109 Направляющий щиток справа ✻ (до серийного номера 9 80 055 409) (67.2011)
109 Направляющий щиток справа ✻ (до серийного номера 9 80 032 621) (03.2010)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
