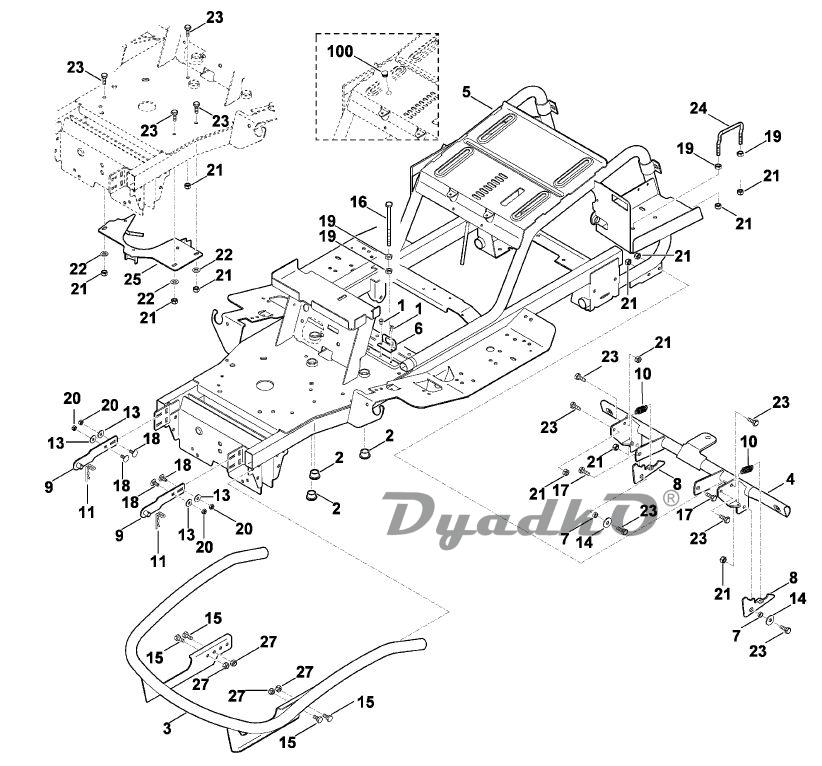

Схема VIKING MT 5097.0 G A Рама

1 Заклепка 4,8x10
2 Втулка подшипника
3 Бампер
4 Опора
5 Рама
5 Рама ✻ (до серийного номера 9 80 016 620) (33.2008)
6 Стопорная шайба
7 Распорная втулка
8 Фиксирующий рычаг
9 Шарнир
10 Пружина растяжения
11 Пружинный зажим 2,8
13 Шайба 6,4
14 Шайба 8,4
15 Винт с шестигранной головкой М8х16 (21 - 25 Nm)
16 Винт с шестигранной головкой М8х110 (21 - 25 Nm)
17 Самонарезающий винт М8х16 (13-17 Nm)
18 Болт с плоской круглой головкой М6х16 (5 - 7 Nm)
19 Шестигранная гайка М8
20 Стопорная гайка М6
21 Шестигранная гайка М8
22 Шайба 8,4
23 Винт с шестигранной головкой М8х20 (21 - 25 Nm)
24 Хомут (21 - 25 Nm)
25 Направляющая ремня
27 Стопорная гайка М8
100 Заглушка ✻ (до серийного номера 9 80 004 080) (27.2008)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
