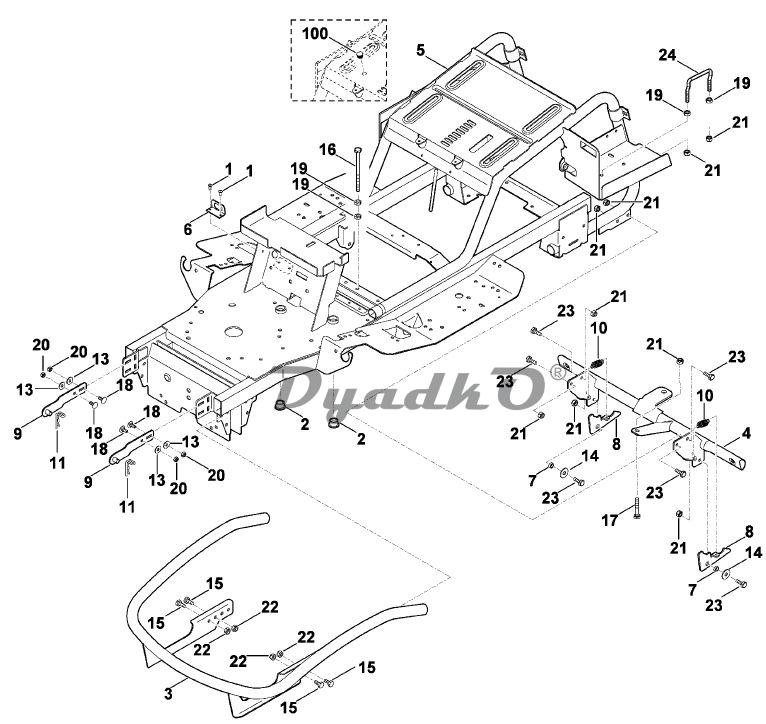

Схема (деталировка) тракторы садовые и райдеры VIKING MT 5097.0 C A Рама. Подбор по модели, низкие цены в интернет-магазине Дядько.ру с доставкой по Москве и всей России

1	Заклепка 4,8x10
2	Втулка подшипника
3	Бампер
4	Опора
5	Рама
5	Рама ✻ (до серийного номера 9 80 016 620) (33.2008)
6	Стопорная шайба
7	Распорная втулка
8	Фиксирующий рычаг
9	Шарнир
10	Пружина растяжения
11	Пружинный зажим 2,8
13	Шайба 6,4
14	Шайба 8,4
15	Винт с шестигранной головкой М8х16 (21 - 25 Nm)
16	Винт с шестигранной головкой М8х110 (21 - 25 Nm)
17	Винт с шестигранной головкой М8х40
18	Болт с плоской круглой головкой М6х16 (5 - 7 Nm)
19	Шестигранная гайка М8
20	Стопорная гайка М6
21	Шестигранная гайка М8
22	Стопорная гайка М8
23	Винт с шестигранной головкой М8х20 (21 - 25 Nm)
24	Хомут (21 - 25 Nm)
100	Заглушка ✻ (до серийного номера 9 800 004 080 (27.2008)
	Примечание: ☐ cюда входят номера позиций ✻ машины более старого типа конструкции (A) не изображено на иллюстрации (B) только в виде специальных принадлежностей (C) заводом больше не выпускается (D) не поставляется отдельно как запасная деталь
