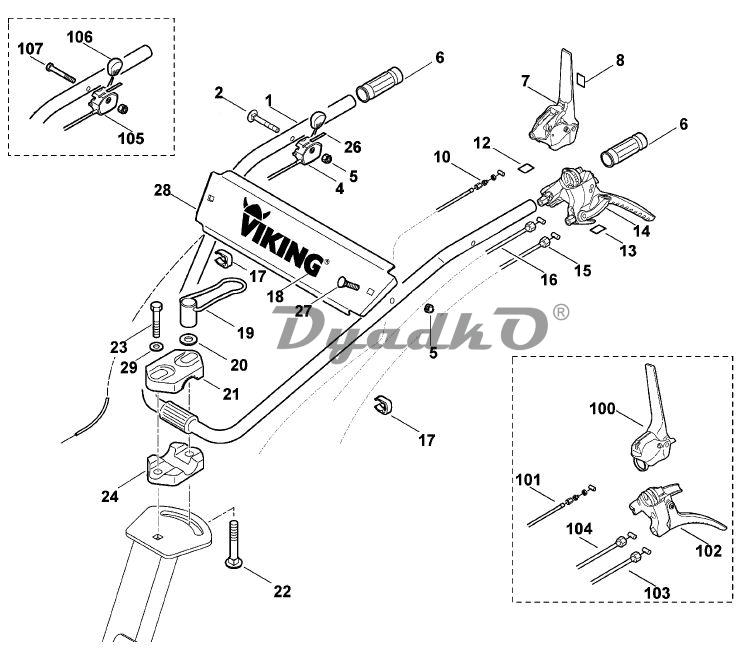

Схема VIKING VH 660 A Ведущая ручка

1 Ручка
2 Болт с плоской круглой головкой М6х45
4 Трос управления дроссельной заслонкой ☐ 26
5 Шестигранная гайка М6
6 Ручка
7 Рычаг сцепления
8 Наклейка
10 Тяга выключения сцепления
12 Наклейка
13 Наклейка
14 Рычаг сцепления
15 Тяга выключения сцепления Передний ход
16 Тяга выключения сцепления Задний ход
17 Зажим кабеля
18 Наклейка VIKING 38мм зеленая
19 Фиксация
20 Шайба 13
21 Верхняя часть зажима
22 Болт с плоской круглой головкой М12x80
23 Винт с шестигранной головкой М10x80
24 Нижняя часть зажима
26 Наклейка
27 Болт с плоской круглой головкой М6х35
28 Панель
29 Шайба 10,5
100 Рычаг сцепления ✻ (до серийного номера 9 75 236 825) (83.2011)
101 Тяга выключения сцепления ✻ (до серийного номера 9 75 236 825) (83.2011)
102 Рычаг сцепления ✻ (до серийного номера 9 75 236 825) (83.2011)
103 Тяга выключения сцепления Передний ход ✻ (до серийного номера 9 75 236 825) (83.2011)
104 Тяга выключения сцепления Задний ход ✻ (до серийного номера 9 75 236 825) (83.2011)
105 Трос управления дроссельной заслонкой ✻ (до серийного номера 9 75 253 383) (25.2012)
106 Ручка ✻ (до серийного номера 9 75 253 383) (25.2012)
107 Винт с шестигранной головкой М6x60 ✻ (до серийного номера 9 75 253 383) (25.2012)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
