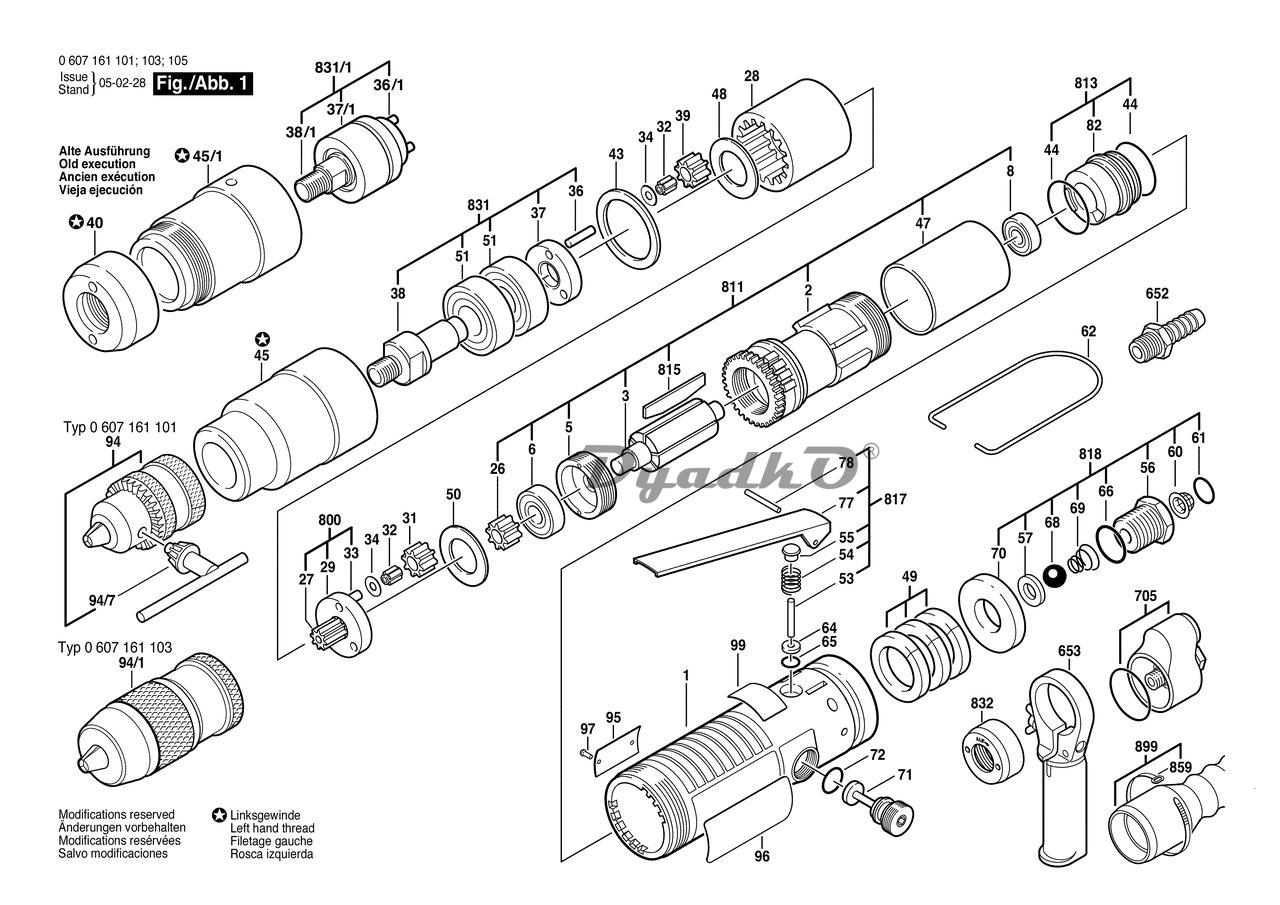

Схема BOSCH Дрель 400 Вт - 0607161101

1 Корпус мотора \\ Motor Housing
2 Статор 400W \\ Stator 400W
3 Ротор \\ Rotor
5 Опорный фланец \\ Bearing Flange
6 Шарикоподшипник 9x24x7MM \\ Deep-Groove Ball Bearing 9x24x7MM
8 Шарикоподшипник DIN 616-619/7-2Z-C3 \\ Deep-Groove Ball Bearing DIN 616-619/7-2Z-C3
26 Цилиндрическое колесо Z=15 \\ Cylindrical Gear Z=15
27 Шестеренка Z=12 \\ Pinion Z=12
28 Зубчатый венец Z=42 \\ Ring Gear Z=42
29 Зубчатое колесо \\ Carrier
31 Цилиндрическое колесо Z=15 \\ Cylindrical Gear Z=15
32 Сепаратор игольчатого рол \\ Needle-Roller Cage
33 Штифт \\ Needle Roller
34 Регулировочное кольцо 0,20 MM \\ Shim 0,20 MM
36 Штифт \\ Needle Roller
37 Зубчатое колесо \\ Carrier
38 Болт со сплошной резьбой \\ Stud bolt
39 Цилиндрическое колесо Z=15 \\ Cylindrical Gear Z=15
43 Упорная шайба \\ Stop Disc
44 Кольцо уплотнительное 26x1,5 MM \\ O-Ring 26x1,5 MM
45 Корпус редуктора \\ Gear Housing
47 Насаживаемая труба \\ Spigot
48 Упорная шайба \\ Stop Disc
49 Глушитель \\ Silencer
50 Опорная шайба \\ Retaining Washer
51 Шарикоподшипник \\ Deep-Groove Ball Bearing
53 Штифт \\ Needle Roller
54 Пружина сжатия \\ Compression Spring
55 Конус клапана \\ Valve Cone
56 Штуцер присоединения \\ Fitting
57 Уплотнительная шайба \\ Sealing disk
60 Сетка \\ Strainer
61 Кольцо уплотнительное 10x2 MM \\ O-Ring 10x2 MM
62 Подвесная скоба \\ Suspension Loop
64 Уплотнительная шайба DIN 125-A3,2-ST \\ Plain Washer DIN 125-A3,2-ST
65 Кольцо уплотнительное 2,4x1,9 MM \\ O-Ring 2,4x1,9 MM
66 Кольцо уплотнительное 16x1,25 MM \\ O-Ring 16x1,25 MM
68 Шарик DIN 5401-9,5MM-III-ST \\ Ball DIN 5401-9,5MM-III-ST
69 Пружина сжатия \\ Compression Spring
70 Глушитель \\ Silencer
71 Поршень клапана \\ Valve piston
72 Кольцо уплотнительное \\ O-Ring
77 Рычаг включения \\ Control Lever
78 Штифт с центральной насеч DIN 1475-2x18-ST \\ Grooved Pin DIN 1475-2x18-ST
82 Проставка \\ Intermediate Piece
94 Патрон с ключом Ø1,0-10MM,1/2\" \\ Key Chuck Ø1,0-10MM,1/2\"
94/7 Ключ для сверлильного пат SG2 \\ Chuck Wrench SG2
95 Этикетка типа 26x42 MM \\ Nameplate 26x42 MM
96 Этикетка фирмы \\ Manufacturer\'s nameplate
97 Просечной штифт \\ Grooved Nail
99 Этикетка с указаниями \\ Reference Plate
652 Штуцер шланга \\ Hose fitting
653 Дополнительная рукоятка \\ Auxiliary Handle
705 Комплект для воздушного ш \\ Air Hose Set
800 Водило \\ Planetary-Gear Carrier
811 Группа запчастей \\ Assembly Of Service Parts
813 Группа запчастей \\ Assembly Of Service Parts
815 Диски ротора 5 ШТ \\ Rotor Lamella 5 PIECE
817 Рычаг включения \\ Control Lever
818 Группа запчастей \\ Assembly Of Service Parts
831 Радиальный подшипник \\ Ring Ball Bearing
832 Закрывающая крышка \\ Cover
859 Крепежная лента ЧЕРНЫЙ \\ Holding Belt BLACK
899 Шланг для сжатого воздуха \\ Air Hose
