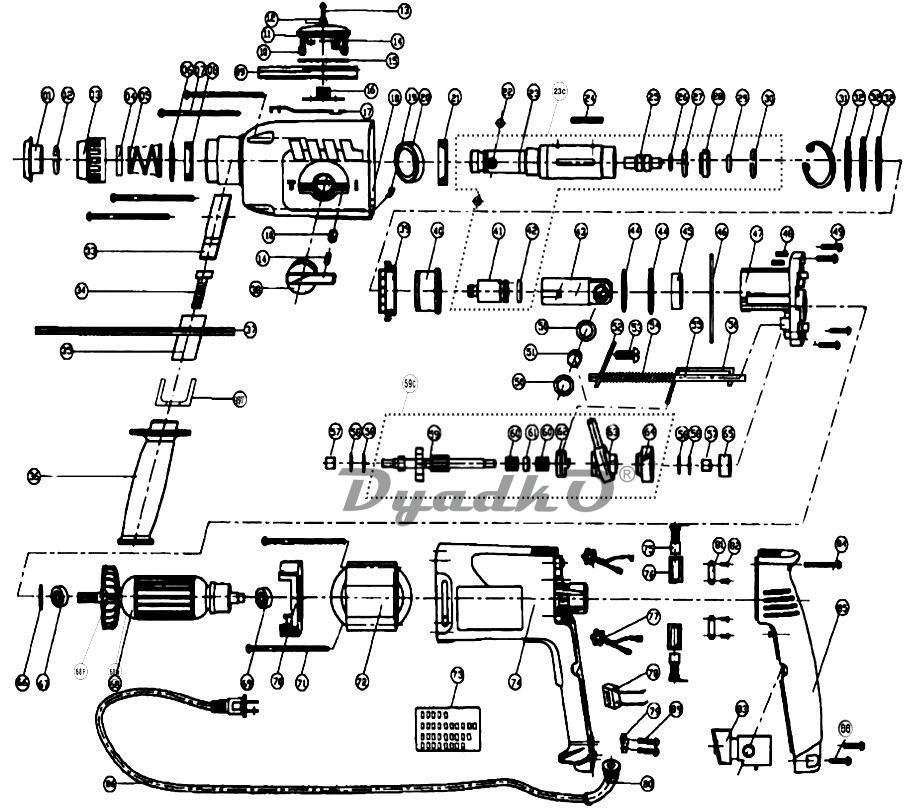

Схема URAGAN MHR-600-2-E

1 Пыльник
2 Кольцо стопорное
3 Кожух патрона
4 Шайба 30x20x5
5 Пружина
6 Шайба
7 Саморез 4x72 T15 UM02-000-080
8 Уплотнитель корпуса
9 Направляющая платформа
10 Фиксатор
11 Переключатель скоростей
12 Шайба-гровер D4 UM04-001-002
13 Винт М4х12 PH2 UM01-000-015
14 Пружина малая
15 Кольцо уплотнительное
16 Диск переключения скорости
17 Каретка
18 Корпус редуктора
19 Прокладка уплотнительная
20 Подшипник шариковый 6804-2RS (32х20х7) U009-680-4RS
21 Уплотнитель корпуса задний
22 Шарик стальной D7
23 Ствол
23С Ствол в сборе
24 Шпонка
25 Ударник
26 Кольцо ударника
27 Демпфер резиновый
28 Опора
29 Уплотнитель ловителя
30 Кольцо запорное
31 Кольцо разжимное D34мм UM06-001-010
32 Шайба пружинная
33 Кольцо зажимное
34 Винт специальный М8х32
35 Держатель упора
36 Рукоятка
37 Линейка - упор
38 Переключатель сверление / удар+сверление
39 Шестерня храпового механизма
40 Муфта храпового механизма
41 Поршень ударный
42 Кольцо уплотнительное D14 h3
43 Поршень
44 Шайба
45 Втулка задняя
46 Уплотнитель корпуса
47 Промщит
48 Шпонка
49 Саморез 4x22 PH2 UM02-000-032
50 Шайба
51 Вкладыш
52 Пластина серповидная
53 Саморез 4х16 PH2 UM02-000-024
54 Пружина
55 Вал
56 Вилка
57 Подшипник игольчатый HK0608 (10x06x08) U010-060-810
58 Шайба регулировочная
59 Вал зубчатый
59С Вал зубчатый в сборе
60 Подшипник игольчатый (10.5х8.5х10) U010-105-850
61 Шайба
62 Кольцо переключение режимов
63 Шатун
64 Шестерня
65 Втулка
66 Шайба
67 Подшипник шариковый 608-2RS (22х8х7) U009-608-RS0
68 Ротор
68-F Крыльчатка ротора
68-W Ротор без крыльчатки
69 Подшипник шариковый 627-2RS (22х7х7) U009-627-RS0
70 Защита статора
71 Саморез 4x62 PH2 UM02-000-046
72 Статор
73 Наклейка
74 Корпус
75 Щетка
76 Щеткодержатель
77 Катушка индукторная
78 Кондесатор TNS-3 0,33mF+2x2200pF 250V~X2 Y2 40/085/21/C
79 Прижим шнура
80 Воротник шнура U098-004-001
81 Прижим щеткодержателя
82 Саморез 3x12 PH1 UM02-000-005
83 Выключатель 2504 6(6)/250~ 5E4
84 Саморез 4x35 T15 UM02-000-074
85 Крышка задняя
86 Шнур сетевой \"URAGAN\" Rubber 2x1,0mm² 2m U099-004-006
87 Зажим линейки - упора
88 Саморез 4х25 Т15 UM02-000-075
89 Саморез 4х18 PH2 UM02-000-027
