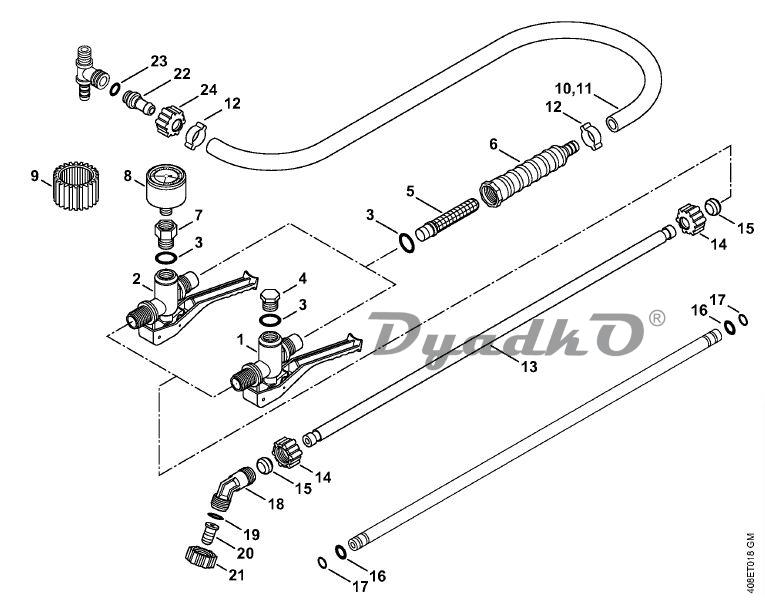

Схема STIHL SG 20 Пистолет-распылитель - Стальная трубка

1 Пистолет-распылитель USA. CND. BR □ 3-6
2 Пистолет-распылитель Europa □ 3. 5 - 7
3 Круглое уплотнительное кольцо 15.54 х 2.62
4 Резьбовая пробка (D)
5 Фильтр
6 Труба
7 Соединительная деталь (D)
8 Манометр Europa □ 9
9 Колпачок Еигора
10 Шланг USA. CND. BR
11 Шланг Еигора
12 Скоба для шланга 15-18
13 Струйная трубка □ 14,15
14 Накидная гайка
15 Уплотнительное кольцо
16 Круглое уплотнительное кольцо 9,19 х 2.62
17 Круглое уплотнительное кольцо 7,65 х 1,78
18 Соединительная деталь (D)
19 Круглое уплотнительное кольцо 12.37 х 2.62
20 Сопло (D)
21 Накидная гайка (D)
22 Соединительная деталь
23 Круглое уплотнительное кольцо 7,65 х 1,78
24 Накидная гайка
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Пистолет-распылитель с струйная трубка Europa □ 2. 3.5-9. 11-15, 18-21
Пистолет-распылитель с манометром Europa □ 2. 3, 5 - 9
Держатель распылителя □ 18-21
Пистолет-распылитель с струйная трубка USA, CND, BR □ 1.3-6, 10. 12- 15. 18-21
