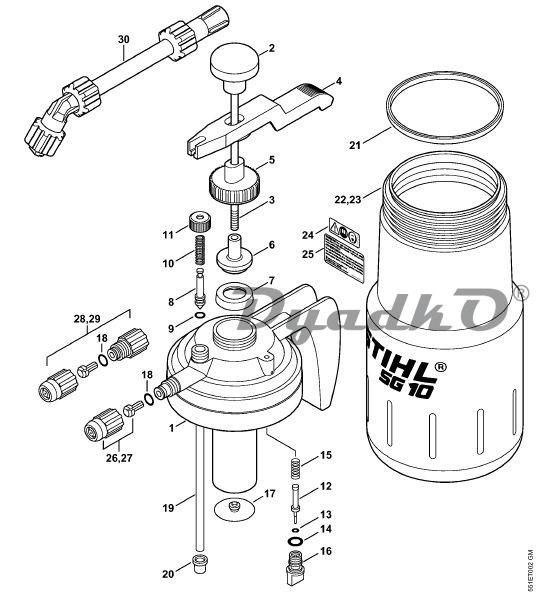

Схема STIHL SG 10 Насос, Резервуар

1 Крышка (D)
2 Рукоятка (D)
3 Штанга (D)
4 Рычаг (D)
5 Крышка (D)
6 Поршень (D)
7 Уплотнительное кольцо (D)
8 Игла клапана (D)
9 Круглое уплотнительное кольцо 4.47 х 1,78 (D)
10 Пружина (D)
11 Накидная гайка (D)
12 Распределительный поршень (D)
13 Круглое уплотнительное кольцо 1.42x1.52 (D)
14 Круглов уплотнительное кольцо 5.28 х 1,78 (D)
15 Пружина (D)
16 Клапан (D)
17 Клапан (D)
18 Круглое уплотнительное кольцо 6.75 х 1.78 (D)
19 Всасывающая труба
19 Всасывающая труба
20 Фильтр
21 Уплотнительное кольцо
22 Резервуар Europa □ 24
23 Резервуар USA. CDN □ 24. 25
24 Табличка с предупредительной надписью
25 Указательная табличка USA. CDN
26 Сопло 150
27 Сопло 250
28 Сопло 150 USA. CDN □ 18
29 Сопло 250 USA. CDN □ 18
30 Трубка-удлинитель 150 ум (В)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Набор уплотнений - Насос □ 7. 9. 13. 14. 17.18
Набор уплотнений - Насос □ 7. 9. 13. 14. 17.18
Насос □ 1-18
