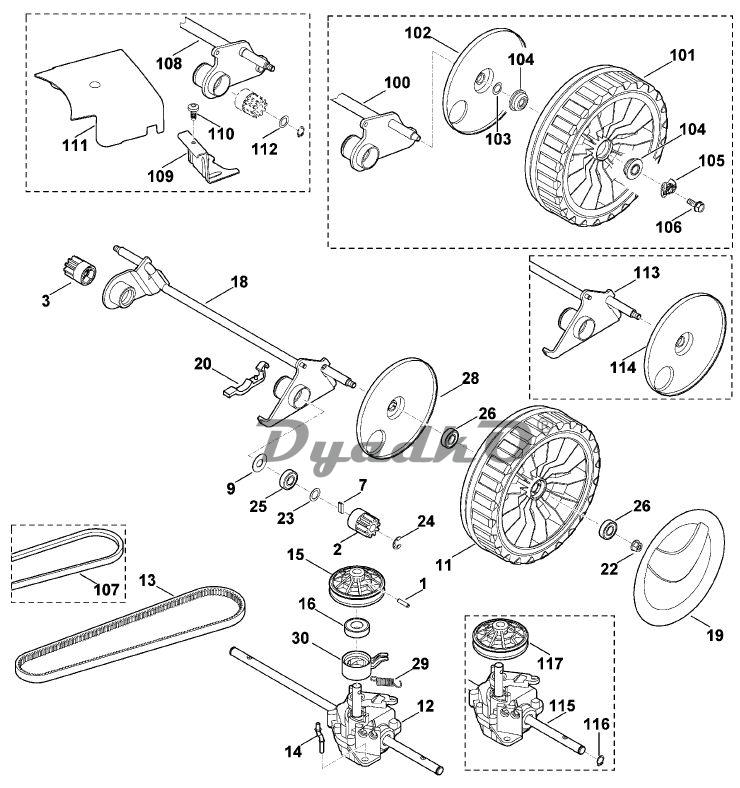

Схема VIKING MB 650.0 VE E Задняя ось, коробка передач

1 Зажимной штифт 5x20
2 Шестерня
3 Шестерня
7 Шпонка обгонной муфты
9 Защитный диск
11 Колесо в сборе 230 ☐ 26,28
11 Колесо в сборе 230 ✻ (до серийного номера 4 32 481 543) (67.2010) ☐ 26,28
12 Коробка передач в сборе ☐ 1,15,16,29,30
12 Коробка передач в сборе ✻ (до серийного номера 4 33 117 426) (01.2012) ☐ 1,15,16,29,30
13 Клиновой ремень Привод движения
14 Держатель
14 Держатель ✻ (до серийного номера 4 32 617 606) (12.2011)
15 Клиноременный шкив в сборе ☐ 16,30
15 Клиноременный шкив в сборе ✻ (до серийного номера 4 33 117 426) (01.2012) ☐ 16,30
16 Шарикоподшипник 6003-2RS
18 Ось
19 Колпак колеса
20 Держатель оси
22 Шестигранная гайка М8
23 Шайба Р12x18x0,5
24 Стопорная шайба 10
25 Шарикоподшипник 6001-2RS
25 Шарикоподшипник 6001-2RS (50.2009)
25 Шарикоподшипник 6001 ✻ (до серийного номера 4 31 352 945) (25.2007)
26 Шарикоподшипник 6001-2RS
26 Шарикоподшипник 6001-2RS (50.2009)
28 Крышка
29 Пружина растяжения
30 Регулируемый элемент (D)
100 Ось ✻ (до серийного номера 4 31 427 504) (02.2008)
101 Колесо в сборе ✻ (до серийного номера 4 31 427 504) (02.2008) ☐ 102,104
102 Крышка ✻ (до серийного номера 4 31 427 504) (02.2008)
103 Шайба Р 12x18x0,5 ✻ (до серийного номера 4 31 427 504) (02.2008)
104 Шарикоподшипник 26М-4,5х12 ✻ (до серийного номера 4 31 427 504) (02.2008)
105 Зажимное кольцо ✻ (до серийного номера 4 31 427 504) (02.2008)
106 Самонарезающий винт М6х16 ✻ (до серийного номера 4 31 427 504) (02.2008)
107 Клиновой ремень Привод движения ✻ (до серийного номера 4 31 825 926) (02.2009)
108 Ось ✻ (до серийного номера 4 32 245 146) (24.2010)
109 Держатель ✻ (до серийного номера 4 32 245 146) (24.2010)
110 Самонарезающий винт М5х12 ✻ (до серийного номера 4 32 245 146) (24.2010)
111 Крышка ✻ (до серийного номера 4 32 245 146) (24.2010)
112 Шайба Р 12x18x0,5 ✻ (до серийного номера 4 32 245 146) (24.2010)
113 Ось ✻ (до серийного номера 4 32 481 543) (67.2010)
114 Крышка ✻ (до серийного номера 4 32 481 543) (67.2010)
115 Коробка передач в сборе ✻ (до серийного номера 4 32 692 339) (29.2011) ☐ 1,16,29,30,117
116 Стопорное кольцо 12x1 ✻ (до серийного номера 4 32 692 339) (29.2011)
117 Кпиноременный шкив в сборе ✻ (до серийного номера 4 32 692 339) (29.2011) ☐ 16,30
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
