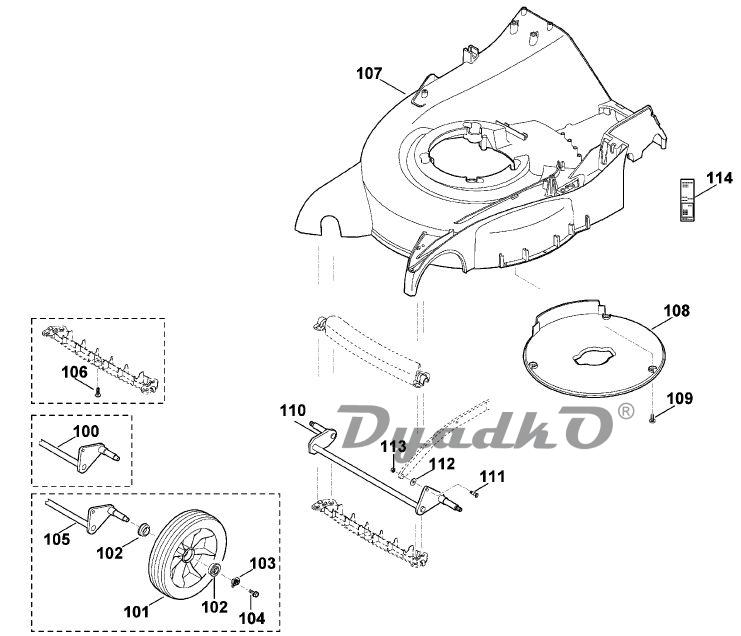

Схема VIKING MB 650.0 VE D1 Корпус, передняя осья ось

100 Ось ✻ (до серийного номера 4 31 244 752) (14.2007)
101 Колесо ✻ (до серийного номера 4 31 427 504) (02.2008) ☐ 102
102 Шарикоподшипник 27М-3,6х12 ✻ (до серийного номера 4 31 427 504) (02.2008)
103 Зажимное кольцо ✻ (до серийного номера 4 31 427 504) (02.2008)
104 Самонарезающий винт М6х16 ✻ (до серийного номера 4 31 427 504) (02.2008)
105 Ось в сборе ✻ (до серийного номера 4 31 427 504) (02.2008) ☐ 19
106 Самонарезающий винт Р5х16 ✻ (до серийного номера 4 32 140 070) (64.2009)
107 Корпус ✻ (до серийного номера 4 32 245 146) (24.2010)
107 Корпус ✻ (до серийного номера 4 31 493 314) (12.2008)
108 Крышка ✻ (до серийного номера 4 32 245 146) (24.2010)
109 Самонарезающий винт М5х12 ✻ (до серийного номера 4 32 245 146) (24.2010)
110 Ось в сборе ✻ (до серийного номера 4 32 245 146) (24.2010) ☐ 111
111 Палец с буртиком ✻ (до серийного номера 4 32 245 146) (24.2010)
112 Шайба 6,4 ✻ (до серийного номера 4 32 245 146) (24.2010)
113 Шестигранная гайка М5 ✻ (до серийного номера 4 32 245 146) (24.2010)
114 Заводская табличка MB 650.0 VE ✻ (до серийного номера 4 32 245 146) (24.2010)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
