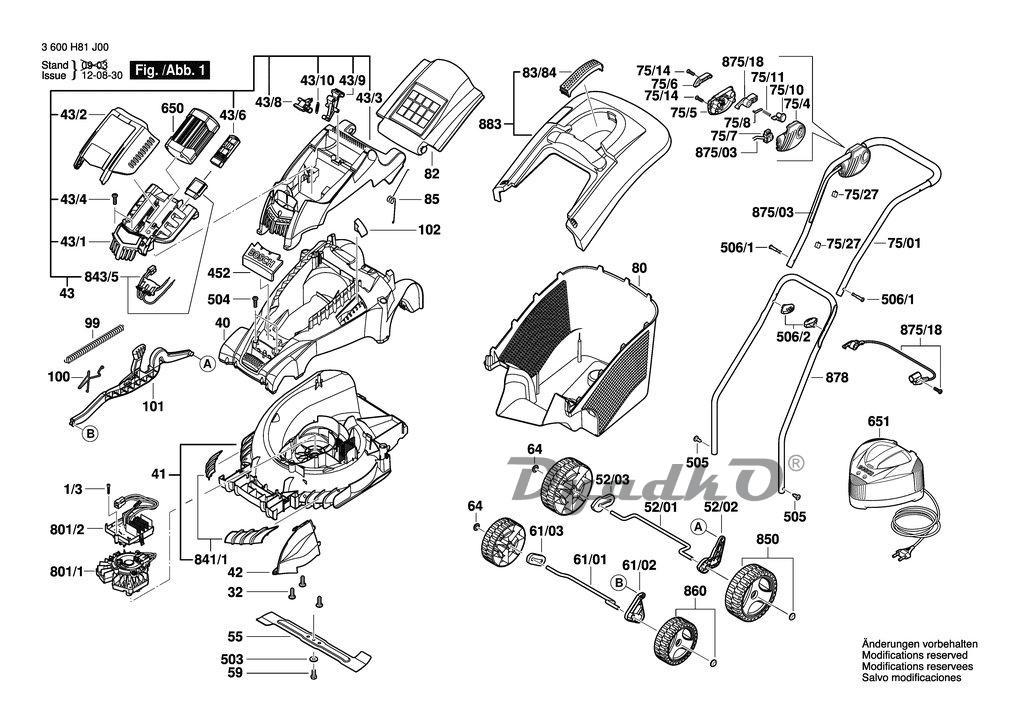

Схема BOSCH Rotak 37 LI Rotak 37 LI (3600H81J01)

1/3 Болт \\ Screw
32 Болт \\ Screw
40 Корпус газонокосилки \\ Mower deck
41 Корпус \\ Housing
42 Прикрывающая бленде \\ Cover Panel
43 Кожух мотора \\ Motor Hood
43/1 Заслонка аккумулятора \\ Battery Tray
43/2 Крышка аккумулятора \\ Battery Cover
43/3 Кожух мотора \\ Motor Hood
43/4 Самонарезающий винт 4x19 MM \\ Self-Cutting Screw 4x19 MM
43/6 Изолятор \\ Insulator
43/8 Расцепляющий рычаг \\ Release Lever
43/9 Фиксатор \\ Locking Device
43/10 Пружина \\ Spring
52/01 Ось \\ Axle
52/02 Рычаг \\ Lever
52/03 Прокладочное кольцо \\ Spacer
55 Нож косилки \\ Cutter Blade
59 Болт \\ Bolt
61/01 Ось \\ Axle
61/02 Рычаг \\ Lever
61/03 Прокладочное кольцо \\ Spacer
64 Фиксатор 9 MM \\ Ratchet Cap 9 MM
75/01 Рукоятка основная \\ Handle
75/4 Корпус выключателя \\ Switch Housing
75/5 Корпус выключателя \\ Switch Housing
75/6 Зажим \\ Clamping Piece
75/7 Выключатель 8 AMP \\ Switch 8 AMP
75/8 Плоская пружина \\ Leaf Spring
75/10 Кнопка стопора \\ Push-Button
75/11 Пружина сжатия \\ Compression Spring
75/14 Самонарезающий винт 4x19 MM \\ Self-Cutting Screw 4x19 MM
75/27 Клемма кабеля \\ Cable Clip
80 Нижняя часть коллектора \\ collector bottom
82 Фартук \\ Guard Flap
83/84 Рукоятка основная ЧЕРНЫЙ \\ Handle BLACK
85 Нажимная кнопка \\ closing spring
99 Пружина \\ Spring
100 Пружина \\ Spring
101 Шарнирная часть \\ Linkage part
102 Реактор последовательного включения \\ Restrictor
452 Фирменный знак ROTAK 37 LI \\ Company Logo ROTAK 37 LI
503 Пружинная шайба \\ Spring Washer
504 Самонарезающий винт 4x19 MM \\ Self-Cutting Screw 4x19 MM
505 Болт \\ Screw
506/1 Болт M 6x50 \\ Bolt M 6x50
506/2 Зажимная рукоятка \\ Wing Nut
650 Блок аккумуляторов 36V 2,6Ah LI \\ Accumulator Battery 36V 2,6Ah LI
651 Быстрозарядное устройство EU 230/18-36V, 1h \\ Fast Charger EU 230/18-36V, 1h
801/1 Мотор постоянного тока \\ DC motor
801/2 Комплект деталей \\ Parts Set
841/1 Закрывающая крышка \\ Cover
843/5 Жгут проводов \\ Wiring Harness
850 Колесо \\ Wheel
860 Колесо \\ Wheel
875/03 Соединительный кабель \\ Connecting Cable
875/18 Планка управления \\ Control Bar
878 Нижняя рукоятка СЕРЕБРЯННЫЙ \\ bottom handle SILVER
883 Крышка \\ Cover
