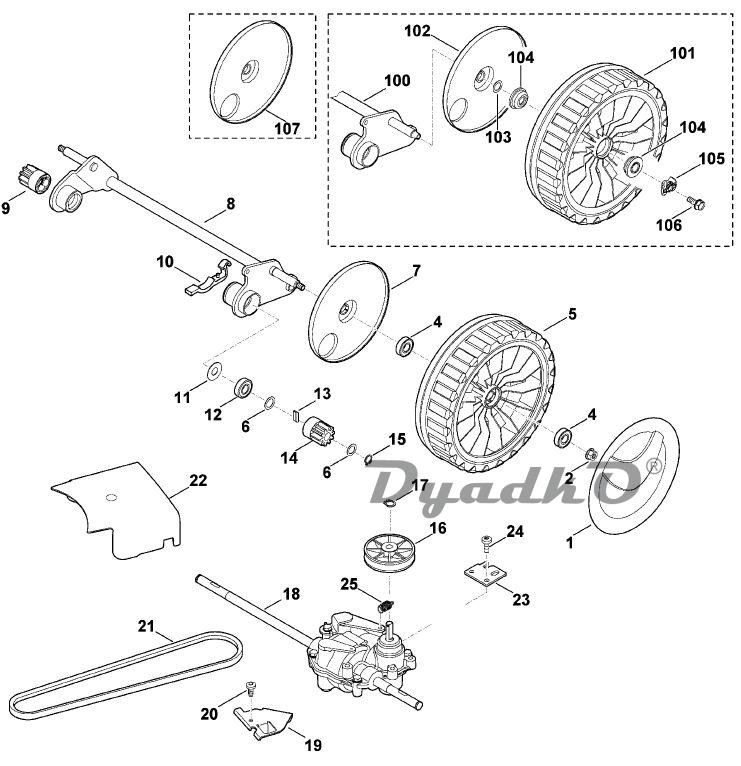

Схема VIKING MB 655.0 GQ E Задняя ось, Привод

1 Колпак колеса
2 Шестигранная гайка М8
4 Шарикоподшипник 6001-2RS
4 Шарикоподшипник 6001-2RS (50.2009)
5 Колесо в сборе 230 ☐ 4,7
5 Колесо в сборе 230 (67.2010) ☐ 4,7
6 Шайба Р12х18х0,5
7 Крышка
8 Ось
9 Шестерня
9 Шестерня ✻ (до серийного номера 4 30 825 601) (03.2006)
10 Держатель оси
11 Защитный диск
12 Шарикоподшипник 6001-2RS
12 Шарикоподшипник 6001-2RS (50.2009)
12 Шарикоподшипник 6001 (25.2007)
13 Шпонка обгонной муфты
14 Шестерня
14 Шестерня ✻ (до серийного номера 4 30 825 601) (03.2006)
15 Стопорное кольцо 12x1
16 Клиноременный шкив
17 Стопорное кольцо 10x1
18 Коробка передач
19 Держатель
20 Самонарезающий винт М5х12
21 Клиновой ремень Привод движения
22 Крышка
23 Держатель
24 Винт с цилиндрической головкой М6х16
24 Самонарезающий винт М6х16 (01.2011)
25 Пружина растяжения
100 Ось ✻ (до серийного номера 4 31 427 504) (02.2008)
101 Колесо в сборе ✻ (до серийного номера 4 31 427 504) (02.2008) ☐ 102,104
102 Крышка ✻ (до серийного номера 4 31 427 504) (02.2008)
103 Шайба Р12х18х0,5 ✻ (до серийного номера 4 31 427 504) (02.2008)
104 Шарикоподшипник 26М-4,5х12 ✻ (до серийного номера 4 31 427 504) (02.2008)
105 Зажимное кольцо ✻ (до серийного номера 4 31 427 504) (02.2008)
106 Самонарезающий винт М6х16 ✻ (до серийного номера 4 31 427 504) (02.2008)
107 Крышка (67.2010)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
