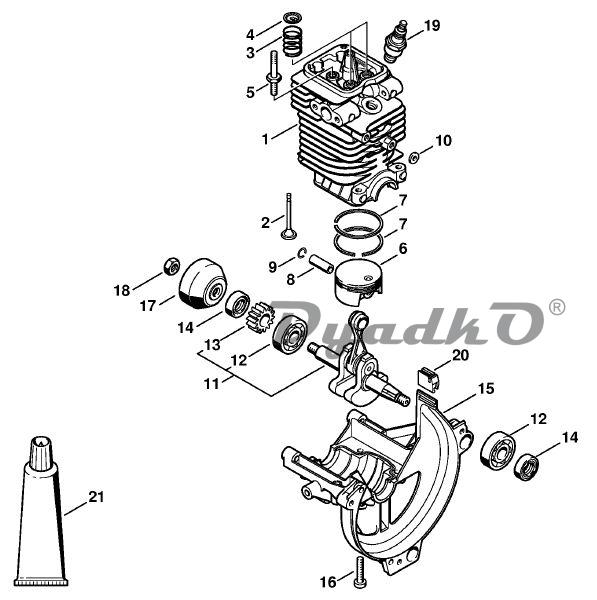

Схема STIHL SP 90, SP 90 T Цилиндр
1
Цилиндр с поршнем, диам. 38 мм □ 2-9, 16
2
Клапан
3
Клапанная пружина
4
Тарелка пружины
5
Винт с буртиком М5
6
Поршень Ш 38 мм □ 7-9
7
Компрессионное поршневое кольцо, диам. 38x1,2 мм
8
Поршневой палец 8 х 5 х 22
9
Пружинное стопорное кольцо 8 х 0,7
10
Шайба
11
Коленчатый вал (25.2005) □ 12, 13
12
Радиальный шарикоподшипник 6201 (D)
13
Зубчатое колесо (D)
14
Уплотнительное кольцо вала 10x18x7
15
Поддон картера
16
Винт с цилиндрической головкой IS-D5 х 24
17
Пусковое колесо
18
Шестигранная гайка М8 х1
19
Свеча зажигания Bosch USR7AC
20
Наконечник
21
Уплотнительная масса Dirko НТ, красная (В)
Набор уплотнений (В) □ 14
Примечание:
(1) - SP 90
(2) - SP 90 T
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
