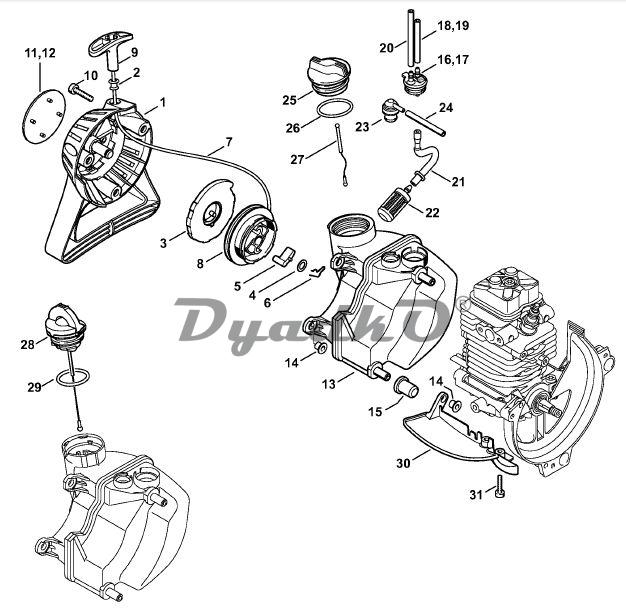

Схема STIHL SP 90, SP 90 T Пусковое устройство, Топливный бак

1 Крышка пускового устройства □ 2
2 Заклёпка 6,5 х 0.5 х 8.8
3 Возвратная пружина
4 Шайба
5 Защёлка
6 Пружина
7 Пусковой тросик, диам. 3 х 850 мм
8 Тросиковый шкив
9 Рукоятка
10 Винт с цилиндрической головкой IS-D5 х 24
11 Фирменная габличка SP 90 (1)
12 Фирменная габличка SP 90 Т (2)
13 Топливный бак □ 14-16.18. 20-27
14 Гильза 7.5 х 6.8
15 Прокладка
16 Соединительная деталь □ 21
17 Соединительная деталь (26.2009) □ 18. 20
18 Шланг 3.1x5.7x49 мм. R5 (D) (04.2012)
19 Шланг 3.1x5.7x49 мм. R3 (D) (04.2012)
20 Шланг 3.1x5.7x79 мм. R3 (D) (04.2012)
21 Шланг (D)
22 Всасывающая головка
23 Вентиляционная система топливного бака
24 Шланг
25 Запорное устройство топливного бака □ 26, 27
26 Круглое уплотнительное кольцо 35x3-FPM 80
27 Тросик
28 Запорное устройство топливного бака (26.2009) □ 29
29 Круглое уплотнительное кольцо 25 х 3,5 (26.2009)
30 Защитное прикрытие □ 14
31 Винт с цилиндрической головкой IS-D4 х 18
Примечание:

(1) - SP 90
(2) - SP 90 T
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Пусковой тросик, диам. 3 мм х 30.5 м (А.В)
Шланг 3.1х5.7 мм х 1 м. R5 (А.В) (04.2012)
Шланг 3.1х5.7 мм х 1 м. R3 (А.В) (04.2012)
Шланг 3.1х5.7 мм х 10 м. R3 (А.В) (04.2012)
Пусковое устройство □ 1-9
