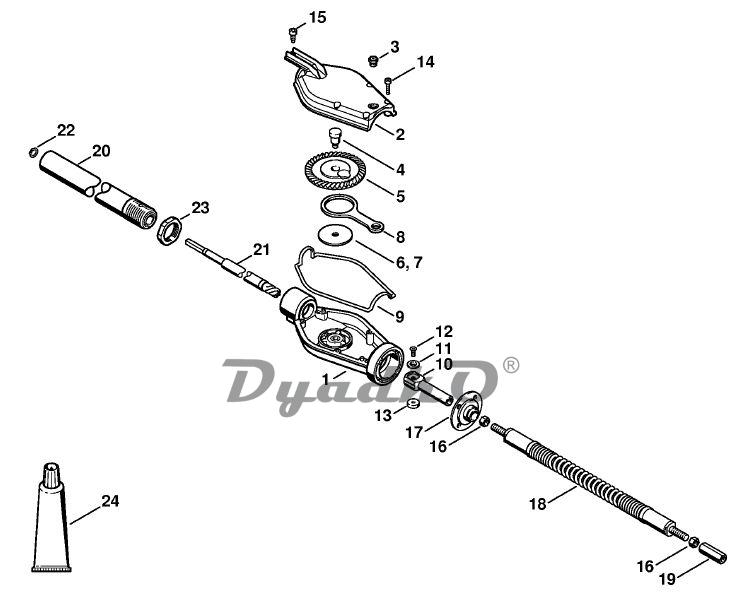

Схема STIHL SP 85, SP 85 K Передача (43.2000)

1	Корпус передачи ✻(43.2000)
2	Крышка передачи ✻(43.2000) □ 3
3	Смазочный ниппель Мб ✻(43.2000)
4	Ось ✻(43.2000)
5	Зубчатое колесо ✻(43.2000) □ 6
6	Шайба ✻(43.2000)
7	Шайба 2,5 мм ✻(43.2000)
8	Шатун ✻(43.2000)
9	Уплотнение ✻(43.2000)
10	Вильчатая головка ✻(43.2000) □ 11-13
11	Шайба (D) ✻(43.2000)
12	Винт с потайной головкой М4 х 10 (D) ✻(43.2000)
13	Втулка с буртиком (D) ✻(43.2000)
14	Винт с цилиндрической головкой IS М4 х 16 ✻(43.2000)
15	Винт с цилиндрической головкой М5 х 12 ✻(43.2000)
16	Шестигранная гайка М8 ✻(43.2000)
17	Фланец ✻(43.2000)
18	Пружинный амортизатор ✻(43.2000)
19	Регулировочная гайка ✻(43.2000)
20	Хвостовик ✻(43.2000)
21	Ведущий вал ✻(43.2000)
22	Пружинное стопорное кольцо 8 х 0,8 ✻(43.2000)
23	Шестигранная гайка М26 х 1,5 ✻(43.2000)
24	Тюбик пластичной смазки 80 g (В) ✻(43.2000)
	Примечание: (1) - SP 85 (2) - SP 85 K ☐ - cюда входят номера позиций ✻ - для изделий старого исполнения (A) - не изображено на иллюстрации (B) - только в виде специальных принадлежностей (C) - заводом больше не выпускается (D) - не поставляется отдельно как запасная деталь
