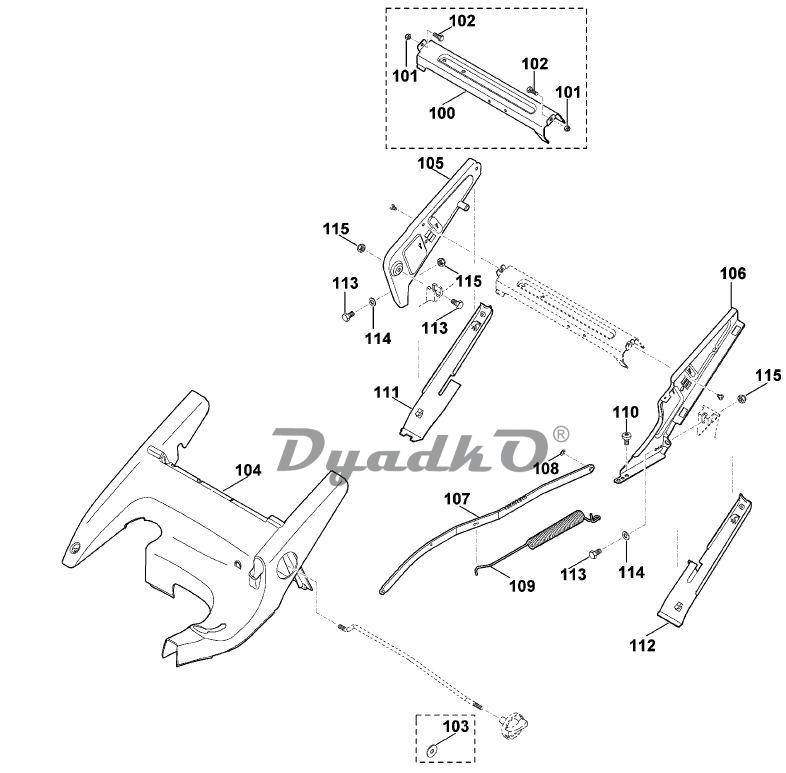

Схема VIKING MB 655.1 VR C1 Рама, регулировка высоты

100 Подпорка ✻ (до серийного номера 4 32 145 789) (64.2009)
101 Шестигранная гайка М6 ✻ (до серийного номера 4 32 145 789) (64.2009)
102 Винт с шестигранной головкой М6х16 ✻ (до серийного номера 4 32 145 789) (64.2009)
103 Шайба 8,4 ✻ (до серийного номера 4 32 344 693) (43.2010)
104 Крышка ✻ (до серийного номера 4 32 617 606) (14.2011)
105 Правая консоль ✻ (до серийного номера 4 32 617 606) (14.2011)
106 Левая консоль ✻ (до серийного номера 4 32 617 606) (14.2011)
107 Передаточный рычаг ✻ (до серийного номера 4 32 617 606) (14.2011)
108 Стопорная шайба 5 ✻ (до серийного номера 4 32 617 606) (14.2011)
109 Пружина растяжения ✻ (до серийного номера 4 32 617 606) (14.2011)
110 Самонарезающий винт М8х12 ✻ (до серийного номера 4 32 617 606) (14.2011)
111 Крышка ✻ (до серийного номера 4 32 617 606) (14.2011)
112 Крышка ✻ (до серийного номера 4 32 617 606) (14.2011)
113 Винт с шестигранной головкой М8х16 ✻ (до серийного номера 4 32 617 606) (14.2011)
114 Шайба 8,4 ✻ (до серийного номера 4 32 617 606) (14.2011)
115 Шестигранная гайка М8 ✻ (до серийного номера 4 32 617 606) (14.2011)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
