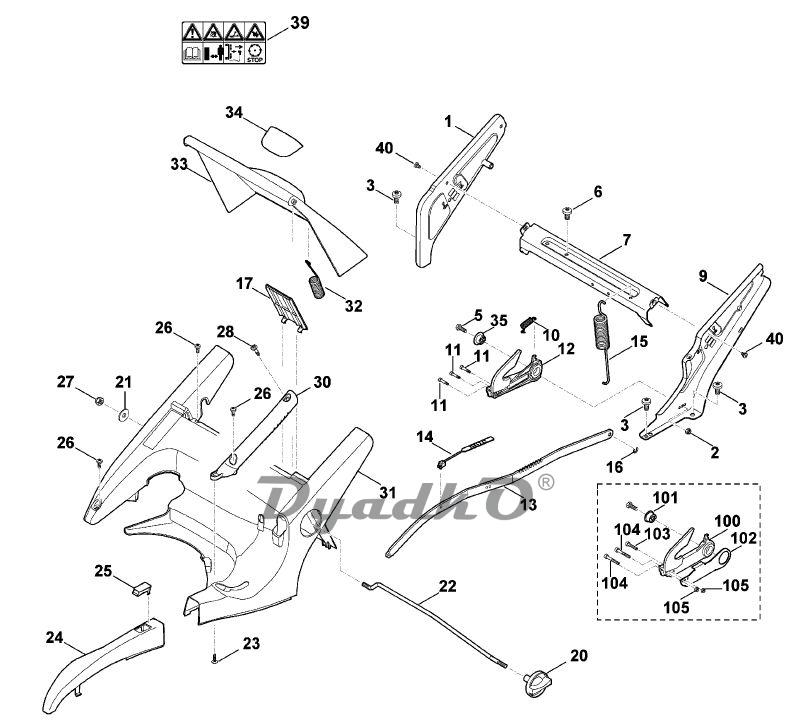

Схема VIKING MB 655.1 VR C Рама, регулировка высоты

1 Правая консоль
2 Шестигранная гайка М6
3 Самонарезающий винт М8х14
3 Самонарезающий винт М8х12 ✻ (до серийного номера 4 33 047 942) (82.2011)
5 Винт с шестигранной головкой М6х16
6 Самонарезающий винт М8х14
6 Самонарезающий винт М8х12 ✻ (до серийного номера 4 33 047 942) (82.2011)
7 Подпорка
9 Левая консоль
10 Пружина растяжения
11 Винт М4х20
12 Фиксирующий сегмент ☐ 11,35
13 Передаточный рычаг
14 Индикатор
15 Пружина растяжения
16 Стопорная шайба 4
17 Крышка
20 Поворотная ручка в сб.
21 Шайба 8,4
22 Тяга
23 Самонарезающий винт Р5х16
24 Крышка в сборе ☐ 25
25 Смотровое стекло
26 Самонарезающий винт М5х12
27 Колпачковая гайка М8
28 Винт ТТ-М5х28
30 Прием
30 Прием ✻ (до серийного номера 4 32 169 483) (13.2010)
31 Крышка
32 Пружина растяжения
33 Крышка в сборе ☐ 34,39
33 Крышка в сборе ✻ (до серийного номера 4 32 211 650) (19.2010) ☐ 34
34 Корпус ручки
34 Корпус ручки ✻ (до серийного номера 4 32 211 650) (19.2010)
35 Втулка подшипника
39 Предупредительное указание
40 Самонарезающий винт М6х8 ✻ (до серийного номера 4 321 45 789) (64.2009)
100 Фиксирующий сегмент ✻ (до серийного номера 4 33 114 574) (01.2012) ☐ 101-105
101 Втулка (D)
102 Усиление (D)
103 Винт М4х20 ✻ (до серийного номера 4 33 114 574) (01.2012)
104 Винт с цилиндрической головкой М4х30 ✻ (до серийного номера 4 33 141 574) (01.2012)
105 Шестигранная гайка М4 ✻ (до серийного номера 4 33 114 574) (01.2012)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
