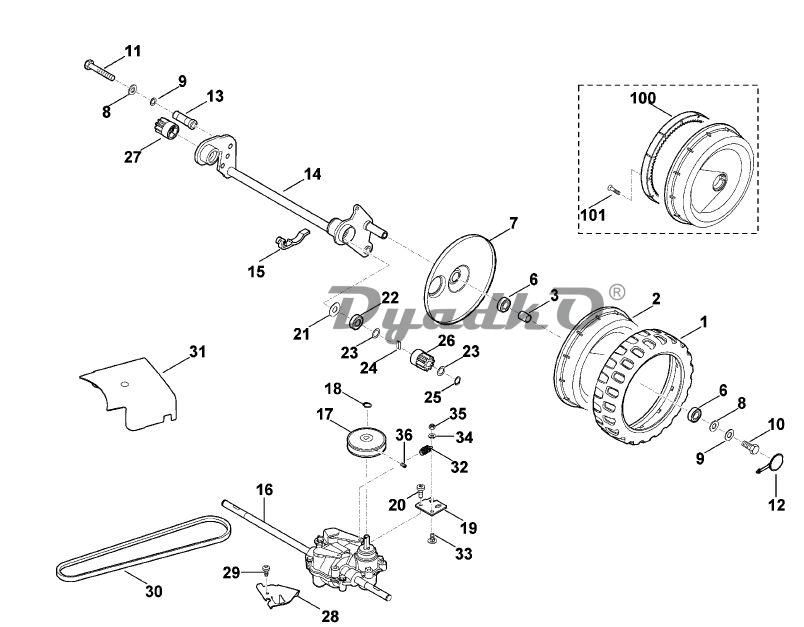

Схема VIKING MB 750.0 GK F Задняя ось, Привод

1 Шина
2 Обод (D)
3 Втулка (D)
6 Шарикоподшипник 6002-2RS
7 Крышка
8 Стопорная шайба 10,5
9 Шайба 10,5
10 Винт с шестигранной головкой М 10x20
11 Винт с шестигранной головкой М 10x60
11 Винт с шестигранной головкой М 10x65 ✻ (до серийного номера 4 31 161 715) (07.2007)
12 Крышка
13 Болт колеса
14 Ось в сборе
15 Держатель оси
16 Коробка передач
17 Клиноременный шкив в сборе ☐ 36
17 Кпиноременный шкив в сборе (25.2009)
18 Стопорное кольцо 10x1
19 Держатель
20 Винт с цилиндрической головкой М6х16
20 Самонарезающий винт М6х16 (01.2011)
21 Защитный диск
22 Шарикоподшипник 6001-2RS
22 Шарикоподшипник 6001-2RS (50.2009)
22 Шарикоподшипник 6001 ✻ (до серийного номера 4 31 352 945) (25.2007)
23 Шайба Р 12x18x0,5
24 Шпонка обгонной муфты
25 Стопорное кольцо 12x1
26 Шестерня
27 Шестерня
28 Держатель
29 Самонарезающий винт М5х12
30 Клиновой ремень Привод движения
31 Крышка
32 Пружина растяжения
33 Болт с плоской круглой головкой М6х16
34 Шайба 6,4
35 Шестигранная гайка М6
36 Установочный винт М6x10 (25.2009)
100 Зубчатый венец (27.2011)
101 Винт с цилиндрической головкой IS D5x16 (27.2011)
200 Колесо в сборе ☐ 1-3,6 (A)
210 Колесо в сборе (27.2011) ☐ 1-3,6,100,101 (A)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
