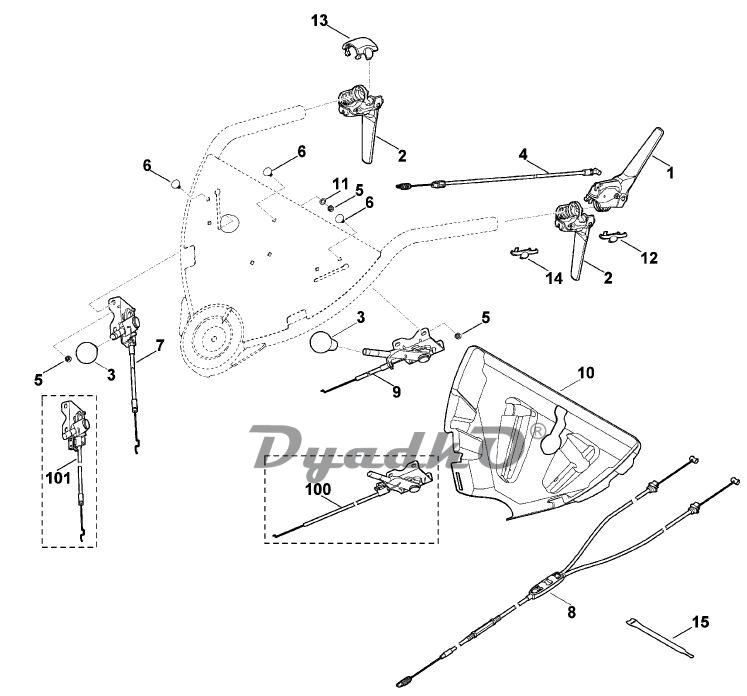

Схема VIKING MB 750.1 GK A Верхняя часть ведущей ручки

1 Рычаг ☐ 12
2 Рычаг
2 Рычаг ✻ (до серийного номера 4 31 717 854) (30.2008)
3 Кнопка
3 Кнопка ✻ (до серийного номера 4 32 331 037) (36.2010)
4 Трос Устройство остановки двигателя
5 Шестигранная гайка М5
6 Болт с плоской круглой головкой М5Х12
7 Трос Переключение передач
8 Трос Привод движения
8 Трос Привод движения ✻ (до серийного номера 4 32 051 815) (38.2009)
8 Трос Привод движения ✻ (до серийного номера 4 31 717 854) (30.2008)
9 Трос управления дроссельной заслонкой
10 Крышка
11 Шайба 6,4
12 Защитная крышка
13 Крышка
14 Защитная крышка
15 Липучка
15 Липучка ✻ (до серийного номера 4 32 051 815) (38.2009)
100 Трос управления дроссельной заслонкой ✻ (до серийного номера 4 31 943 910) (21.2009)
101 Трос Переключение передач ✻ (до серийного номера 4 31 943 910) (21.2009)
150 комплект пускового троса (38.2009) ☐ 2,8,13,15 (1х) (A)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
