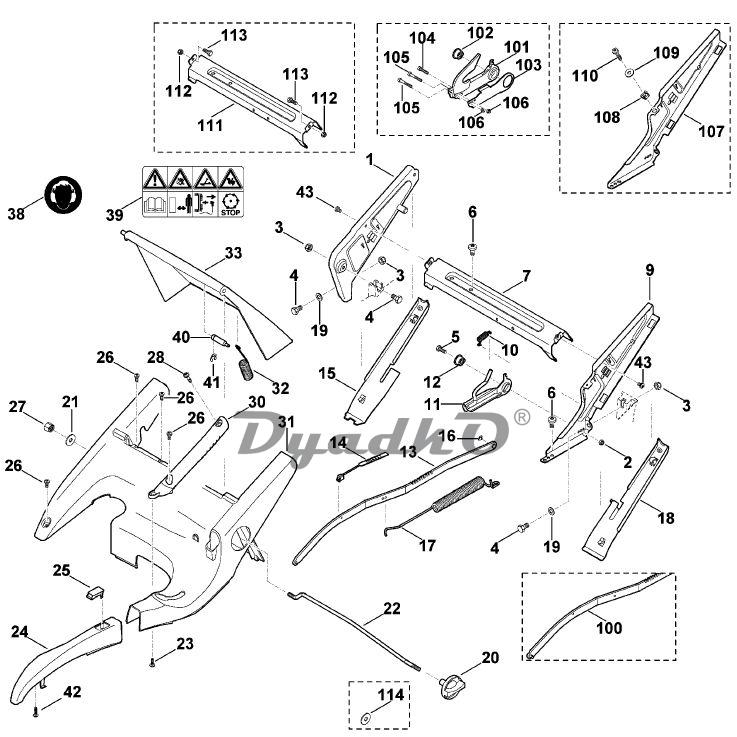

Схема VIKING MB 755.0 KS C Рама, регулировка высоты

1 Правая консоль
2 Шестигранная гайка М6
3 Шестигранная гайка М8
4 Винт с шестигранной головкой М8х16
5 Винт с шестигранной головкой М6х16
6 Самонарезающий винт М8х14
6 Самонарезающий винт М8х12 (82.2011)
7 Подпорка
9 Левая консоль ☐ 28
10 Пружина растяжения
11 Фиксирующий сегмент ☐ 12
12 Втулка подшипника
13 Передаточный рычаг
14 Индикатор
15 Крышка
16 Стопорная шайба 5
16 Стопорная шайба 5 ✻ (до серийного номера 4 31 069 566) (32.2006)
17 Пружина растяжения
18 Крышка
19 Шайба 8,4
20 Поворотная ручка в сб.
21 Шайба 8,4
22 Тяга
23 Самонарезающий винт Р5х16
24 Крышка в сборе ☐ 25
24 Крышка в сборе ✻ (до серийного номера 4 31 385 405) (26.2007) ☐ 25
25 Смотровое стекло
26 Самонарезающий винт М5х12
27 Колпачковая гайка М8
28 Винт ТТ-М5х28
30 Прием
30 Прием (13.2010)
31 Крышка
32 Пружина растяжения
33 Крышка ☐ 38,39
38 Наклейка
39 Предупредительное указание
40 Ось
41 Стопорная шайба 8
42 Самонарезающий винт Р5х20
42 Самонарезающий винт Р5х20 (19.2008)
43 Самонарезающий винт М6х8 (64.2009)
100 Передаточный рычаг ✻ (до серийного номера 4 31 069 566) (32.2006)
101 Фиксирующий сегмент ✻ (до серийного номера 4 31 282 485) (20.2007) ☐ 11,34,35,36,37
101 Фиксирующий сегмент ✻ (до серийного номера 4 31 069 566) (32.2006) ☐ 11,34,35,36,37
102 Втулка По отдельности запчасть не поставляется ✻ (до серийного номера 4 31 282 485) (20.2007)
103 Усиление По отдельности запчасть не поставляется ✻ (до серийного номера 4 31 282 485) (20.2007)
104 Винт М4х20 ✻ (до серийного номера 4 31 282 485) (20.2007)
105 Винт с цилиндрической головкой М4х30 ✻ (до серийного номера 4 31 282 485) (20.2007)
106 Шестигранная гайка М4 ✻ (до серийного номера 4 31 282 485) (20.2007)
107 Консоль ✻ (до серийного номера 4 31 424 700) (38.2007) ☐ 108
108 Закладная гайка М6 ✻ (до серийного номера 4 31 424 700) (38.2007)
109 Шайба 6,4 ✻ (до серийного номера 4 31 424 700) (38.2007)
109 Шайба 6,4 ✻ (до серийного номера 4 31 055 351) (32.2006)
110 Болт с плоской круглой головкой М6x30 ✻ (до серийного номера 4 31 424 700) (38.2007)
111 Подпорка (64.2009)
112 Шестигранная гайка М6 (64.2009)
113 Винт с шестигранной головкой М6х16 (64.2009)
114 Шайба 8,4 (43.2010)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
