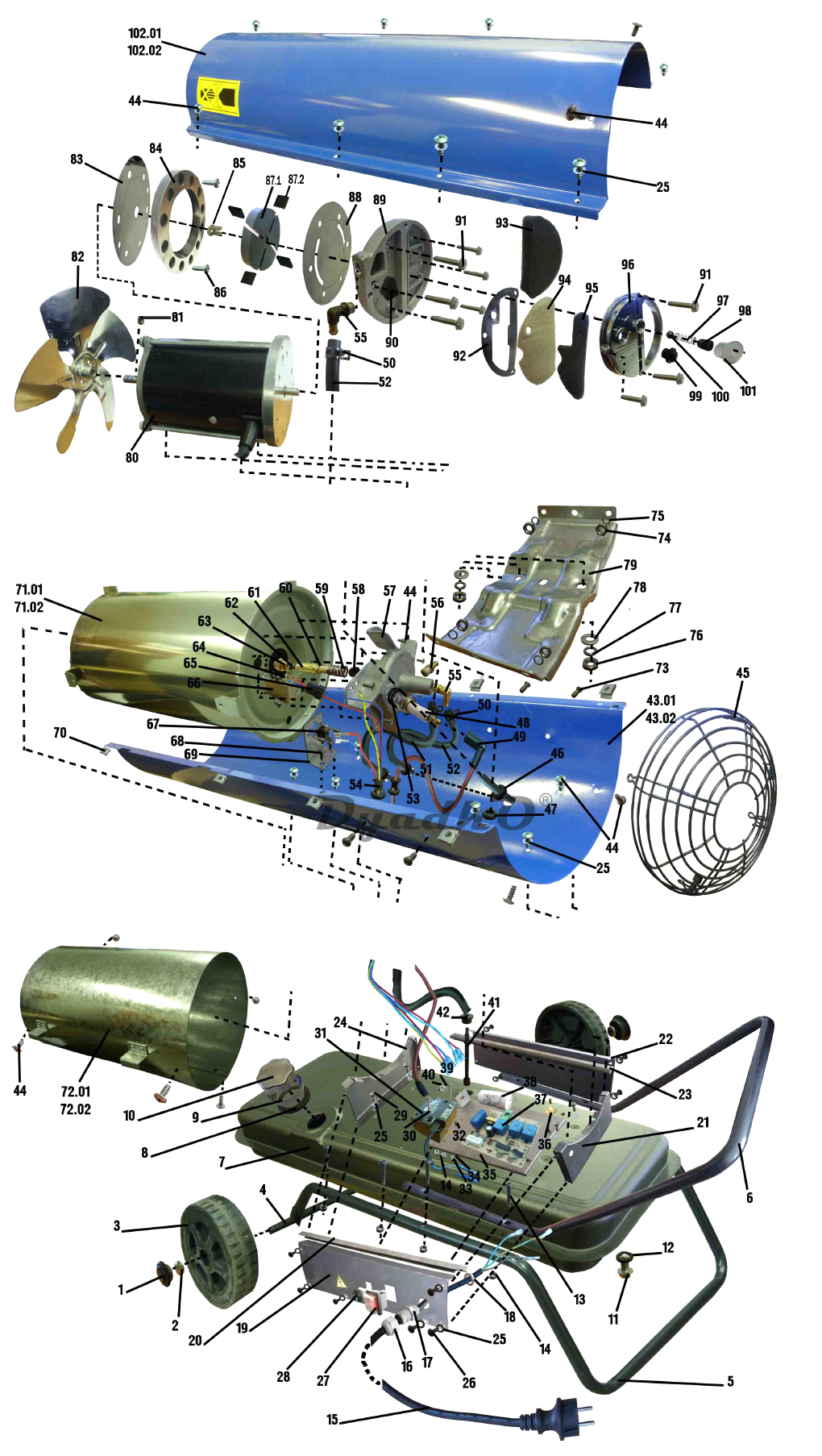

Схема ДИОЛД ТП-1Д, ТП-2Д ТП-1Д / ТП-2Д

1 Заглушка колеса
2 Стопорный колпачок
3 Колесо
4 Ось
5 Нижняя рама
6 Ручка
7 Топливный бак
8 Прокладка
9 Запорное кольцо специальное
10 Крышка топливного бака
11 Болт сливной
12 Прокладка
13 Винт М5х35
14 Гайка М5
15 Шнур сетевого питания (3х1,5)
16 Гайка специальная
17 Фиксатор провода
18 Гайка специальная
19 Стенка корпуса передняя
20 Прокладка передней стенки
21 Стенка корпуса правая
22 Стенка корпуса задняя
23 Прокладка задней стенки
24 Стенка корпуса левая
25 Шайба 5 пружинная
26 Винт саморез 5х16
27 Кнопка выключателя (16 А)
28 Кнопка пуска (16 А)
29 Винт М5х12
30 Винт М5х45
31 Блок высокого напряжения
32 Винт М4х8
33 Гайка М4
34 Шайба 4 пружинная
35 Основание
36 Клемма заземления
37 Плата управления
38 Конденсатор ( 450 В, 7 мкф)
39 Шайба 8 пружинная
40 Гайка М8
41 Фильтр топливопровода
42 Уплотнитель
43.01 Нижний кожух L=695 mm
43.02 Нижний кожух L=795 mm
44 Винт саморез 5х12
45 Ограждение
46 Уплотнитель рез. Ø 22
47 Уплотнитель рез. Ø 18
48 Свеча зажигания
49 Высоковольтный провод
50 Хомут
51 Топливопровод (~200 mm)
52 Воздухопровод (~500 mm)
53 Кольцо 15 пружинное
54 Втулка уплотнитель
55 Штуцер
56 Штуцер прямой
57 Горелка
58 Прокладка
59 Пружина 10х16,5х1,8
60 Шайба 6,5 (бронза)
61 Форсунка
62 Сопло горелки
63 Винт-сопло
64 Фотоэлемент
65 Кожух фотоэлемента
66 Кронштейн фотоэлемента
67 Термодатчик (250В;10А;80С)
68 Винт саморез 3,5х12
69 Кронштейн термодатчика
70 Крепежное приспособление
71.02 Камера сгорания L=440 mm
71.01 Камера сгорания L=350 mm
72.01 Отражатель L=365 mm
72.02 Отражатель L=465 mm
73 Винт М5х12
74 Гайка М5
75 Шайба 5 пружинная
76 Гайка М6
77 Шайба 6 пружинная
78 Шайба 6
79 Кронштейн креп. двигателя
80 Двигатель
81 Винт стопор
82 Вентилятор
83 Пластина дистанционная
84 Корпус насоса
85 Муфта
86 Винт М5х16
87 Вентилятор насоса в сборе
87.1 Лопасти насоса
87.2 Вставка лопастей насоса
88 Диафрагма
89 Корпус
90 Фильтр малый
91 Винт М5х28
92 Прокладка резиновая
93 Фильтр большой
94 Войлочный фильтр
95 Фильтр средний
96 Крышка
97 Пружина 5х15х0,35
98 Регулировочный винт-пробка
99 Винт-пробка
100 Шарик Ø5
101 Пробка
102.01 Верхний кожух L=695 mm
102.02 Верхний кожух L=795 mm
ТП-2 Д нет описания
