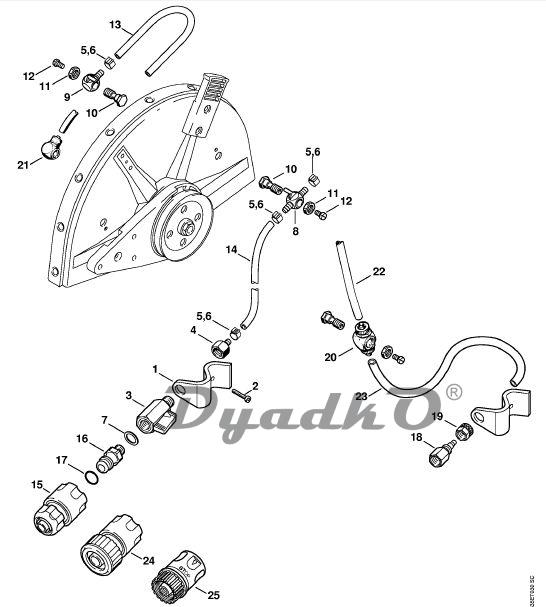

Схема STIHL TS 350 AVE, TS 360 Присоединение воды

1 Держатель (В)
2 Винт с цилиндрической головкой IS-M5 х 30 (В)
3 Запорный кран 1/4\" (В)
4 Патрубок (В)
5 Скоба для шланга 10/7 (В)
6 Скоба для шланга 9.5/7 (В)
7 Уплотнительное кольцо (В)
8 Патрубок (В)
9 Патрубок (В)
10 Пустотелый винт (В)
11 Шестигранная гайка G 1/8’ (В)
12 Винт с цилиндрической головкой М5 х 10 (В)
13 Шланг 5.6x1,9x155 mm (B.D) Для защитным приспособлением, диам. 300 mm
13 Шланг 5.6x1,9x220 mm (B.D) Для защитным приспособлением, диам. 350 mm
14 Шланг 5.6x1,9x356 mm (B.D)
15 Соединительная втулка муфты 1/2” (В)
16 Патрубок для присоединения шланга (В) □ 17
17 Круглое уплотнительное кольцо 10x3 (В)
18 Гайка (В)
19 Накидная гайка (В)
20 Резьбовая соединительная деталь (В)
21 Угловая резьбовая соединительная деталь 1/8\" (В)
22 Шланг 195 мм (В)
23 Шланг 340 мм (В)
24 Соединительная втулка муфты 3/4\" (В)
25 Соединительная втулка муфты 3/4\" (В) USA
Примечание:

(1) - TS 350 AVE
(2) - TS 360
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Шланг 5.6x1,9 mm х 1 m (А.В)
Комплект навесного оборудования • Присоединение воды (В) □ 1- 5.7-17
