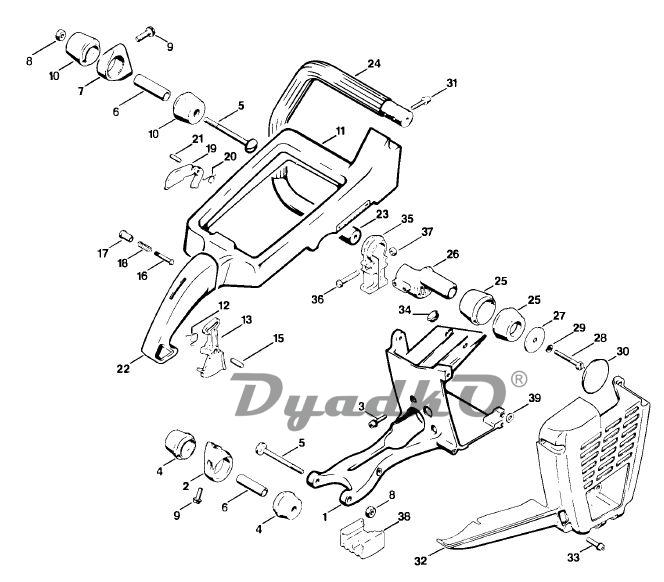

Схема STIHL TS 50 Кожух - Рама рукоятки

1 Кожух
2 Опора
3 Винт с цилиндрической головкой М5 х 20
4 Кольцевой буфер
5 Винт с полукруглой низкой головкой Мб х 72
6 Труба
7 Держатель
8 Контргайка Мб
9 Винт с цилиндрической головкой М5 х 18
10 Кольцевой буфер
11 Рама рукоятки
12 Витая изгибная пружина
13 Рычаг управления дроссельной заслонкой
15 Цилиндрический штифт 5x18
16 Палец
17 Ручка управления подачей гоючей смеси при пуске
18 Нажимная пружина
19 Стопорный рычаг
20 Витая изгибная пружина
21 Цилиндрический штифт 4x16
22 Резиновая ручка
23 Трубчатая рукоятка со шлангом
24 Шланг рукоятки, диам. 23 мм х 5 м
25 Кольцевой буфер
26 Держатель трубчатой рукоятки
27 Шайба
28 Винт с плоской головкой М5 х 40
29 Пружинящее кольцо 5
30 Крышка
31 Винт с цилиндрической головкой М5 х 20
32 Защитное приспособление
33 Винт с цилиндрической головкой М5 х 20
34 Пробка
35 Опора
36 Винт с цилиндрической головкой Мб х 35
37 Контргайка Мб
38 Защитное приспособление
39 Шайба
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
