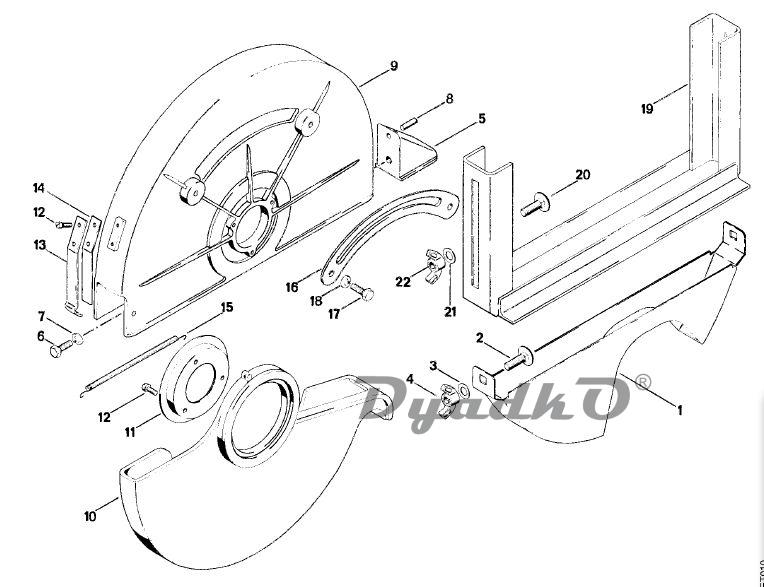

Схема STIHL TS 08 S, TS 08 Специальные принадлежности

1 Комплект навесного оборудования - Защитное приспособление □ 2-4
2 Винт с полукруглой низкой головкой М8 х 35
3 Шайба 8,4
4 Барашковая гайка
5 Упор
6 Винт с шестигранной головкой Мб х 18
7 Пружинящее кольцо 6
8 Цилиндрический штифт 5x18
9 Защитный кожух
10 Защитный кожух
11 Фланец
12 Винт с цилиндрической головкой М4 х 12
13 Плоская пружина
14 Плоская пружина
15 Пружина растяжения
16 Сегмент
17 Винт с шестигранной головкой Мб х 18
18 Пружинящее кольцо 6
19 Упор
20 Винт с полукруглой низкой головкой М8 х 35
21 Шайба 8,4
22 Барашковая гайка
Примечание:

(1) - TS 08 S
(2) - TS 08
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Комплект - Защитное приспособление □ 5-18
Комплект навесного оборудования - Упор □ 19-22
Комплект - Защитное приспособление □ 9-18
