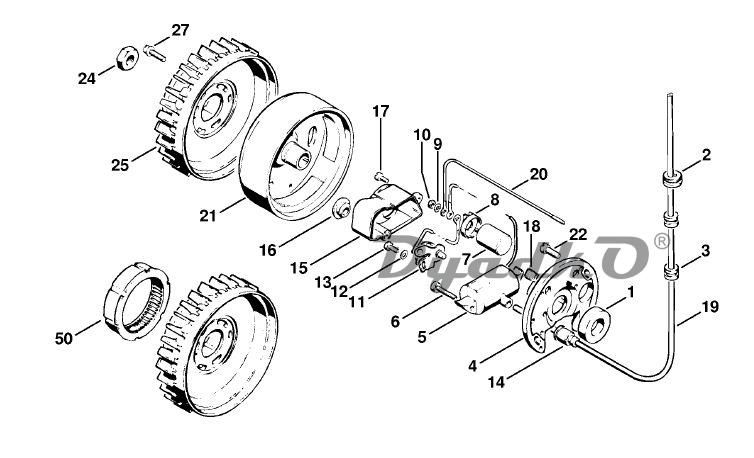

Схема STIHL TS 08 S, TS 08 Система зажигания *(до серийного номера X 13 927 613)

1 Уплотнительное кольцо ✻(до серийного номера X 13 927 613)
2 Защитная насадка от дождя ✻(до серийного номера X 13 927 613)
3 Защитная насадка от дождя ✻(до серийного номера X 13 927 613)
4 Анкерная плита (D) ✻(до серийного номера X 13 927 613) □ 5-20
5 Якорь магнето ✻(до серийного номера X 13 927 613)
6 Винт с плоской головкой М4 х 19 ✻(до серийного номера X 13 927 613)
7 Конденсатор ✻(до серийного номера X 13 927 613)
8 Колпачок ✻(до серийного номера X 13 927 613)
9 Пружинящее кольцо 3 ✻(до серийного номера X 13 927 613)
10 Шестигранная гайка М3 ✻(до серийного номера X 13 927 613)
11 Набор контактов ✻(до серийного номера X 13 927 613)
12 Упругая шайба 4 ✻(до серийного номера X 13 927 613)
13 Винт с цилиндрической головкой М4 х 8 ✻(до серийного номера X 13 927 613)
14 Защитный наконечник ✻(до серийного номера X 13 927 613)
15 Палезащитный колпак ✻(до серийного номера X 13 927 613) □ 16
16 Пробка ✻(до серийного номера X 13 927 613)
17 Винт с цилиндрической головкой М3 х 8 ✻(до серийного номера X 13 927 613)
18 Смазочный фитиль ✻(до серийного номера X 13 927 613)
19 Провод системы зажигания 320 мм (D) ✻(до серийного номера X 13 927 613)
20 Провод короткого замыкания ✻(до серийного номера X 13 927 613)
21 Маховик ✻(до серийного номера X 13 927 613)
22 Винт с цилиндрической головкой М4 х 14 ✻(до серийного номера X 13 927 613)
24 Шестигранная гайка М10 х1 ✻(до серийного номера X 13 927 613)
25 Крыльчатка вентилятора ✻(до серийного номера X 13 927 613)
27 Винт с цилиндрической головкой М4 х 12 ✻(до серийного номера X 13 927 613)
50 Кольцо ✻(до серийного номера 8 959 330) (37.1981)
Примечание:

(1) - TS 08 S
(2) - TS 08
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Конденсатор (А) (1) ✻(31.1973)
Пробка (A)(1) ✻(31.1973)
Смазочный фитиль (А) (1) ✻(31.1973)
Магнето ✻(до серийного номера X 13 927 613) □ 4-21
