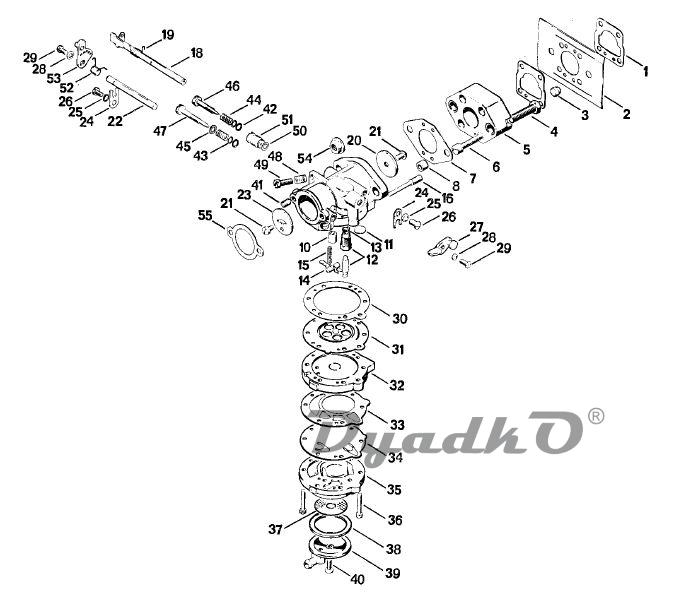

Схема STIHL TS 08 S, TS 08 Карбюратор

1 Уплотнение
2 Охлаждающий лист
3 Пробка
4 Винт с шестигранной головкой Мб х 25
5 Промежуточный фланец
6 Винт с цилиндрической головкой М4 х 25
7 Уплотнение
8 Втулка
10 Клапанное сопло
11 Глухая пробка
12 Клапан впускной иглы
13 Уплотнение
14 Впускной регулировочный рычаг
15 Пружина
16 Шпилька
18 Дроссельный вал с рычагом
19 Витая изгибная пружина
20 Дроссельная заслонка
21 Винт с полукруглой головкой
22 Пусковая ось
23 Воздушная заслонка
24 Зажим
25 Пружинящее кольцо
26 Винт со сферо-цилиндрической головкой
27 Дроссельный рычаг
28 Пружинящее кольцо
29 Винт с цилиндрической головкой
30 Уплотнение
31 Регулировочная мембрана
32 Промежуточная деталь
33 Уплотнение
34 Диафрагма насоса
35 Верхняя деталь
36 Винт со сферо-цилиндрической головкой
37 Сетка фильтра
38 Уплотнительное кольцо
39 Запорная крышка
40 Винт со сферо-цилиндрической головкой
41 Резьбовая вставка М5 х 7,5
42 Уплотнение
43 Уплотнительное кольцо
44 Пружина
45 Уплотнительное кольцо
46 Регулировочный винт частоты вращения при холостом ходе
47 Главный регулировочный винт
48 Пружина
49 Упорный винт настройки холостого хода
50 Уплотнительное кольцо
51 Регулировочный клапан
52 Витая изгибная пружина
53 Рычаг регулятора
54 Шестигранная гайка Мб
55 Уплотнение фильтра
Примечание:

(1) - TS 08 S
(2) - TS 08
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Карбюратор HL-292B □ 10-51
