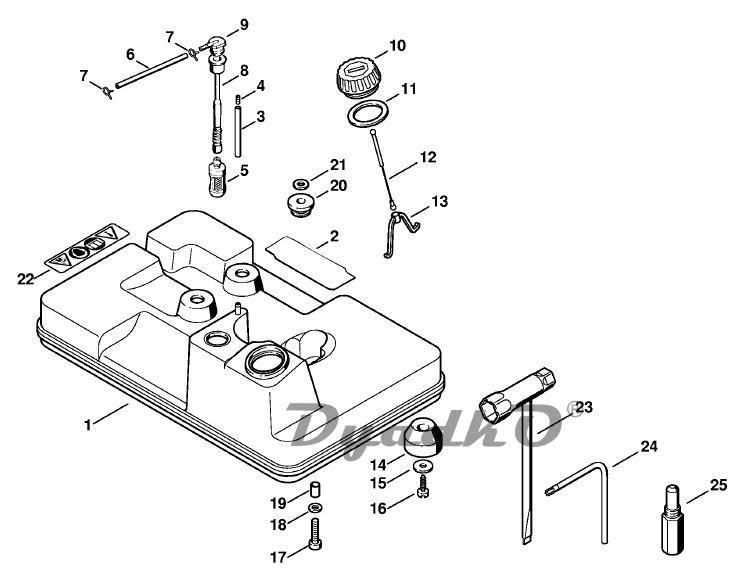

Схема STIHL P 835, P 840 Топливный бак

1 Топливный бак
2 Отражательная плёнка
3 Вентиляционная система топливного бака □ 4
4 Вентиляционная вставка
5 Всасывающая головка
6 Шланг 3.1x5,7x135 мм, R3 (D)
7 Зажим для шланга
8 Шланг
9 Угловой элемент
10 Запорное устройство топливного бака □ 11-13
11 Уплотнительное кольцо
12 Тросик
13 Крючок
14 Резиновый буфер
15 Шайба
16 Винт для листового металла 4,8 х 13
17 Винт с цилиндрической головкой IS-M6 х 25
18 Шайба
19 Втулка
20 Резиновый буфер
21 Шайба
22 Указательная табличка
23 Комбинированный ключ
24 Отвёртка Т27 х 120 х 70
25 Упорный винт
Примечание:

(1) - P 835
(2) - P 840
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Шланг 3,1x5,7 мм х 1 м. R3 (А,В)
Комплект - Инструмент Можно получить только в Бразилии □ 23-25
Шланг 3,1x5,7 мм х 10 м. R3 (А.В)
