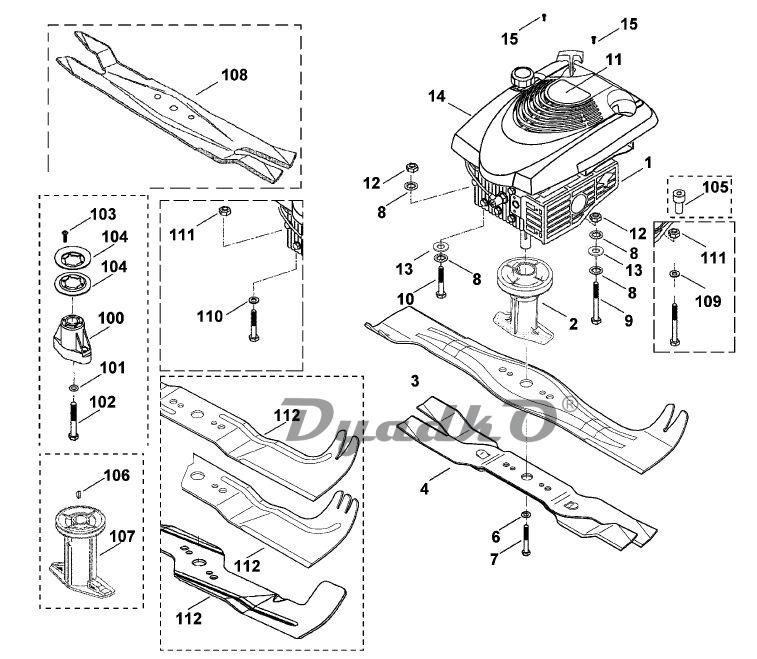

Схема VIKING MB 505, MB 505 E, MB 505 KAT, MB 505 M, MB 505 MM D Двигатель, нож

1 BRIGGS & STRATTON двигатель
2 Втулка ножа
3 Нож (Для этой модели не использовать защитную пластину) (1,2,3)
4 имеющуюся в поставке Многофункциональный нож в сборе (4,5)
6 Зажимная шайба
6 Зажимная шайба 11x40x2,5 ✻ (до серийного номера 4 30 738 611) (29.2005)
7 Винт с шестигранной головкой 3/8”х85 (45 - 55 Nm)
7 Винт с шестигранной головкой 3/8х31/4 ✻ (до серийного номера 40 031 707) (11.1998)
8 Стопорная шайба 8,4
9 Винт с шестигранной головкой М8х110
10 Винт с шестигранной головкой М8х80
11 Обозначение типа MB 505
11 Обозначение типа MB 505 Е
11 Обозначение типа MB 505 КАТ
11 Обозначение типа MB 505 М
11 Обозначение типа MB 505 ММ
11 Обозначение типа MB 505 ✻ (до серийного номера 51 861 738) (26.2001)
11 Обозначение типа MB 505 Е ✻ (до серийного номера 51 861 738) (26.2001)
11 Обозначение типа MB 505 КАТ ✻ (до серийного номера 51 861 738) (26.2001)
11 Обозначение типа MB 505 М ✻ (до серийного номера 51 861 738) (26.2001)
12 Стопорная гайка М8
13 Шайба 9
14 Крышка (1,2,3,4)
15 Самонарезающий винт Р4х30 (1,2,3,4)
100 Втулка ножа ✻ (до серийного номера 37 431 582) (02.1998)
101 Стопорная шайба 10,5 ✻ (до серийного номера 37 431 582) (02.1998)
102 Винт с шестигранной головкой 3/8х3 ✻ (до серийного номера 37 431 582) (02.1998)
103 Самонарезающий винт Р5х16 ✻ (до серийного номера 37 431 582) (02.1998)
104 Кпиноременный шкив ✻ (до серийного номера 37 431 582) (02.1998)
105 Втулка ✻ (до серийного номера 37 431 223) (04.1998)
106 Сегментная шпонка 4x6,5 ✻ (до серийного номера 48 474 241) (22.2000)
107 Втулка ножа ✻ (до серийного номера 48 474 241) (22.2000)
108 Нож (4,5) ✻ (до серийного номера 57 739 755) (03.2003)
109 Шайба 8,4 ✻ (до серийного номера 4 30 542 657) (07.2005)
110 Шайба 8,4 ✻ (до серийного номера 4 30 542 657) (07.2005)
111 Шестигранная гайка М8 ✻ (до серийного номера 4 30 542 657) (07.2005)
112 Нож (1,2,3) (40.2011)
112 Нож (1,2,3) (76.2010)
112 Нож (1,2,3) (02.2009)
112 Нож (1,2,3) (32.2005)
112 Нож (1,2,3) ✻ (до серийного номера 53 230 341) (32.2001)
Примечание:

(1) MB 505
(2) MB 505 E
(3) MB 505 KAT
(4) MB 505 M
(5) MB 505 MM
☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
