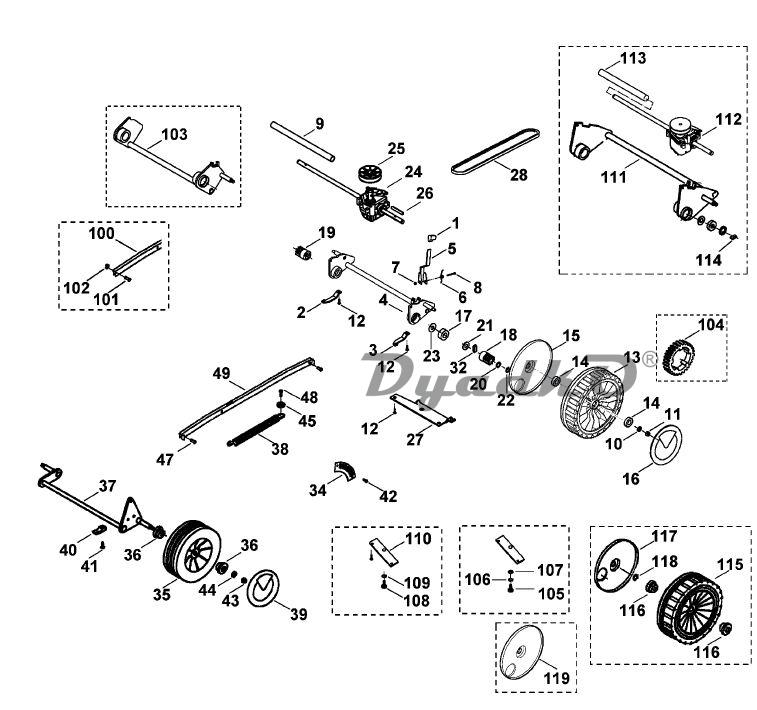

Схема VIKING MB 505, MB 505 E, MB 505 KAT, MB 505 M, MB 505 MM C Ходовая часть

1 Прием
2 Фиксатор оси справа
3 Фиксатор оси слева
4 Ось
5 Переводной рычаг
5 Переводной рычаг ✻ (до серийного номера 43 673 080) (29.1999)
6 Пружина кручения
7 Шестигранная гайка М5
8 Винт с шестигранной головкой М5х40
9 Труба
10 Шайба 8,4
11 Шестигранная гайка М8
12 Самонарезающий винт Р5х16
13 Колесо в сборе 200 ☐ 14,15
13 Колесо в сборе 200 (57.2010) ☐ 14,15
14 Шарикоподшипник 6001-2RS
15 Крышка
16 Колпак колеса
16 Колпак колеса (17.2010)
16 Колпак колеса ✻ (до серийного номера 43 669 864) (29.1999)
17 Шарикоподшипник 6001-2RS
17 Шарикоподшипник 6001-2RS (50.2009)
17 Шарикоподшипник 6001 (25.2007)
18 Шестерня
18 Шестерня ✻ (до серийного номера 4 30 294 538) (22.2003)
19 Шестерня
19 Шестерня ✻ (до серийного номера 4 30 294 538) (22.2003)
20 Шайба Р12х18х1
21 Шайба Р12x18x0,5
22 Стопорное кольцо 12x1
23 Защитный диск
24 Коробка передач ☐ 25,26
25 Клиноременный шкив
26 Зажимной штифт 5x30
27 Держатель
28 Клиновой ремень
32 Шпонка обгонной муфты
34 Фиксирующая пластина
35 Колесо ☐ 36
35 Колесо ✻ (до серийного номера 55 350 218) (18.2002) ☐ 36
35 Колесо ✻ (до серийного номера 53 230 341) (29.2001) ☐ 36
36 Шарикоподшипник 27М-3,6х12
37 Ось
38 Пружина растяжения
39 Колпак колеса
39 Колпак колеса ✻ (до серийного номера 55 350 218) (18.2002)
39 Колпак колеса ✻ (до серийного номера 53 230 341) (29.2001)
40 Держатель оси
41 Самонарезающий винт Р5х16 (1,3,4,5)
42 Самонарезающий винт Р5х16 (2)
43 Шестигранная гайка М8
44 Шайба 8,4
45 Шайба 5,3
47 Заклепка 3x10
48 Самонарезающий винт Р5х20
49 Передаточный рычаг
100 Передаточный рычаг ✻ (до серийного номера 42 522 119) (09.1999)
101 Стопорный болт 6 ✻ (до серийного номера 42 522 119) (09.1999)
102 Стопорная шайба 6 ✻ (до серийного номера 42 522 119) (09.1999)
103 Ось ✻ (до серийного номера 43 673 080) (29.1999)
104 Зубчатое колесо ✻ (до серийного номера 44 951 478) (31.1999)
105 Самонарезающий винт 6,3x19 ✻ (до серийного номера 4 30 123 431) (15.2003)
106 Стопорная шайба 6,4 ✻ (до серийного номера 4 30 123 431) (15.2003)
107 Шайба 6,4 ✻ (до серийного номера 4 30 123 431) (15.2003)
108 Винт с цилиндрической головкой М6х16 ✻ (до серийного номера 4 30 342 984) (06.2004)
109 Шайба 6,4 ✻ (до серийного номера 4 30 342 984) (06.2004)
110 Держатель ✻ (до серийного номера 4 30 342 984) (06.2004)
111 Ось ✻ (до серийного номера 4 30 342 984) (06.2004)
112 Коробка передач ✻ (до серийного номера 4 30 342 984) (06.2004) ☐ 25,26
113 Труба ✻ (до серийного номера 4 30 342 984) (06.2004)
114 Шпонка обгонной муфты ✻ (до серийного номера 4 30 342 984) (06.2004)
115 Приводное колесо 200 (17.2010) ☐ 116,117
115 Приводное колесо 200 ✻ (до серийного номера 53 230 341) (29.2001) ☐ 116,117,104
116 Шарикоподшипник 26М-4,5х12 (17.2010)
117 Крышка (17.2010)
118 Шайба Р12х18х1 (17.2010)
119 Крышка (57.2010)
200 Комплект для переоснащения (передача) (44.2006) (A)
Примечание:

(1) MB 505
(2) MB 505 E
(3) MB 505 KAT
(4) MB 505 M
(5) MB 505 MM
☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
