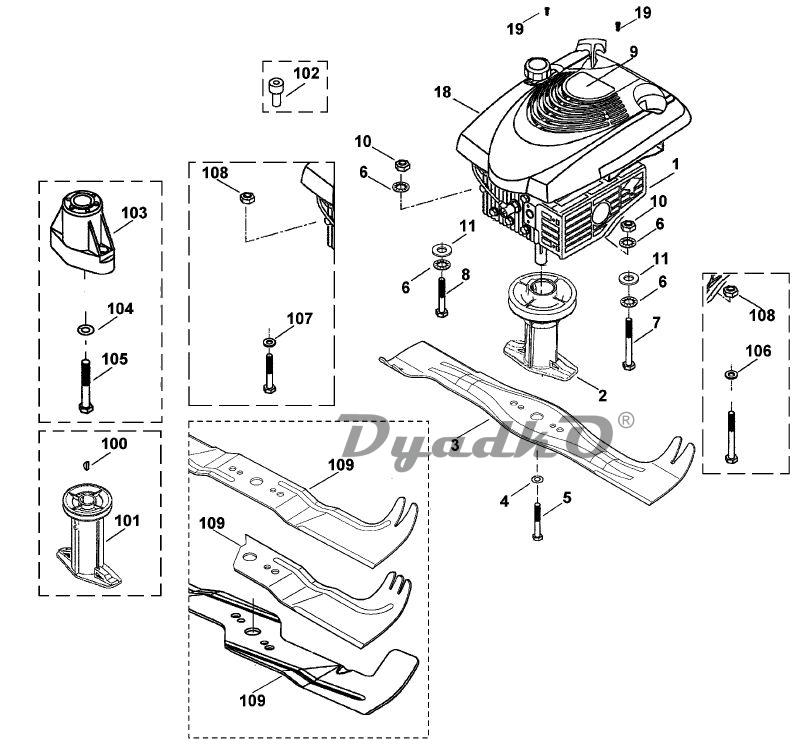

Схема VIKING MB 500 D Двигатель, нож

1 BRIGGS & STRATTON, четырехтактный двигатель Считать данные на двигателе
2 Втулка ножа
3 Нож Для этой модели не использовать защитную пластину, имеющуюся
4 в поставке Зажимная шайба
4 Зажимная шайба 11x40x2,5 ✻ (до серийного номера 4 30 738 611) (29.2005)
5 Винт с шестигранной головкой 3/8\"х85 (45 - 55 Nm)
5 Винт с шестигранной головкой 3/8х31/4 ✻ (до серийного номера 40 031 707) (11.1998)
6 Стопорная шайба 8,4
7 Винт с шестигранной головкой М8х110
8 Винт с шестигранной головкой М8х80
9 Обозначение типа MB 500
9 Обозначение типа MB 500 ✻ (до серийного номера 51 861 738) (26.2001)
10 Стопорная гайка М8
11 Шайба 9
18 Крышка
19 Самонарезающий винт Р4х30
100 Сегментная шпонка 4x6,5 ✻ (до серийного номера 48 474 241) (22.2000)
101 Втулка ножа ✻ (до серийного номера 48 474 241) (22.2000)
102 Втулка ✻ (до серийного номера 37 431 223) (04.1998)
103 Втулка ножа ✻ (до серийного номера 37 431 582) (02.1998)
104 Стопорная шайба 10,5 ✻ (до серийного номера 37 431 582) (02.1998)
105 Винт с шестигранной головкой 3/8х3 ✻ (до серийного номера 37 431 582) (02.1998)
106 Шайба 8,4 ✻ (до серийного номера 4 30 542 657) (07.2005)
107 Шайба 8,4 ✻ (до серийного номера 4 30 542 657) (07.2005)
108 Шестигранная гайка М8 ✻ (до серийного номера 4 30 542 657) (07.2005)
109 Нож (40.2011)
109 Нож (76.2010)
109 Нож (02.2009)
109 Нож (32.2005)
109 Нож ✻ (до серийного номера 53 230 341) (32.2001)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
