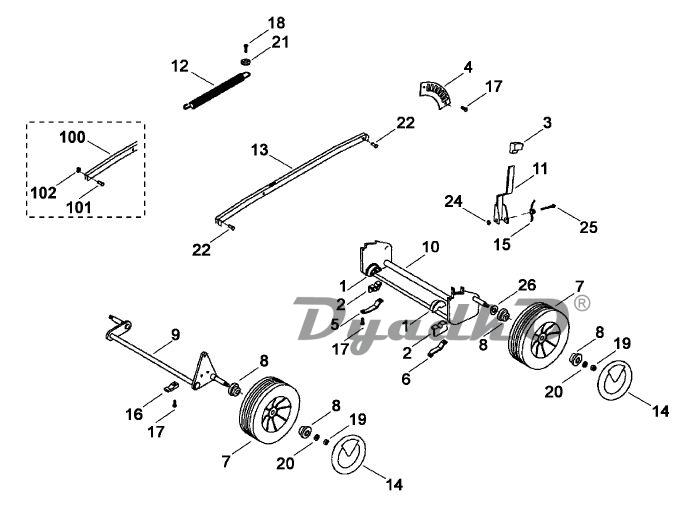

Схема VIKING MB 500 C Ходовая часть

1 Вкладыш подшипника
2 Вкладыш подшипника
3 Прием
4 Фиксирующая пластина
5 Фиксатор оси справа
6 Фиксатор оси слева
7 Колесо ☐ 8
7 Колесо ✻ (до серийного номера 55 350 218) (18.2002) ☐ 8
7 Колесо ✻ (до серийного номера 53 230 341) (29.2001) ☐ 8
8 Шарикоподшипник 27М-3,6х12
9 Ось
10 Ось
11 Переводной рычаг
12 Пружина растяжения
13 Передаточный рычаг
14 Колпак колеса
14 Колпак колеса ✻ (до серийного номера 55 350 218) (18.2002)
14 Колпак колеса ✻ (до серийного номера 53 230 341) (29.2001)
15 Пружина кручения
16 Держатель оси
17 Самонарезающий винт Р5х16
18 Самонарезающий винт Р5х20
19 Шестигранная гайка М8
20 Шайба 8,4
21 Шайба 5,3
22 Заклепка 6x15
24 Шестигранная гайка М5
25 Винт с шестигранной головкой М5х40
26 Шайба 13
100 Передаточный рычаг ✻ (до серийного номера 42 522 119) (09.1999)
101 Стопорный болт 6 ✻ (до серийного номера 42 522 119) (09.1999)
102 Стопорная шайба 6 ✻ (до серийного номера 42 522 119) (09.1999)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
