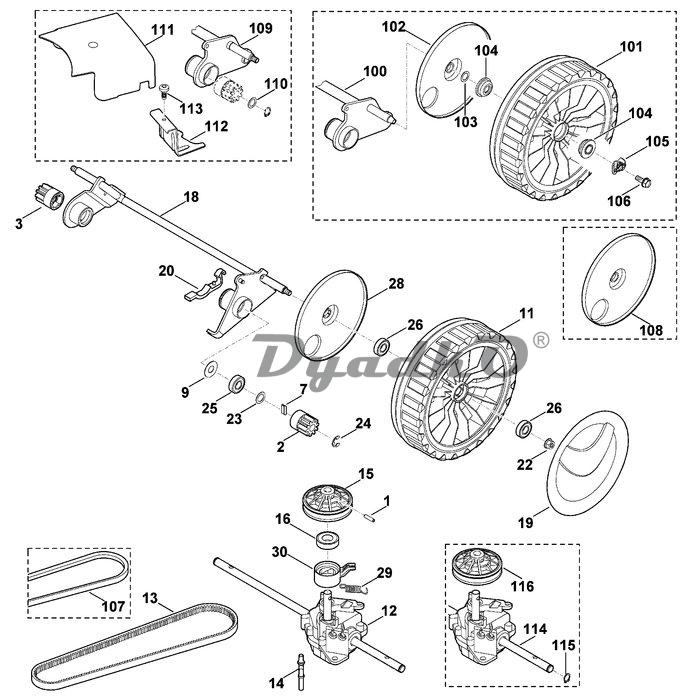

Схема VIKING MB 655.1 V E Задняя ось, коробка передач

1 Зажимной штифт 5x20
2 Шестерня
3 Шестерня
7 Шпонка обгонной муфты
9 Защитный диск
11 Колесо в сборе 230 ☐ 26,28
11 Колесо в сборе 230 ☐ 26,28 ✻ (до серийного номера 4 32 484 654) (67.2010)
12 Коробка передач в сборе ☐ 1,15,16,29,30
12 Коробка передач в сборе ☐ 1,15,16,29,30 ✻ (до серийного номера 4 33 117 426) (01.2012)
13 Клиновой ремень Привод движения
14 Держатель
15 Клиноременный шкив в сборе ☐ 16,30
15 Клиноременный шкив в сборе ☐ 16,30 ✻ (до серийного номера 4 33 117 426) (01.2012)
16 Шарикоподшипник 6003-2RS
18 Ось
19 Колпак колеса
20 Держатель оси
22 Шестигранная гайка M8
23 Шайба P12x18x0,5
24 Стопорная шайба 10
25 Шарикоподшипник 6001-2RS
25 Шарикоподшипник 6001-2RS ✻ (50.2009)
26 Шарикоподшипник 6001-2RS
26 Шарикоподшипник 6001-2RS ✻ (50.2009)
28 Крышка
29 Пружина растяжения
30 Регулируемый элемент (По отдельности запчасть не поставляется)
100 Ось ✻ (до серийного номера 4 31 427 504) (02.2008)
101 Колесо в сборе ☐ 102,104 ✻ (до серийного номера 4 31 427 504) (02.2008)
102 Крышка ✻ (до серийного номера 4 31 427 504) (02.2008)
103 Шайба P12x18x0,5 ✻ (до серийного номера 4 31 427 504) (02.2008)
104 Шарикоподшипник 26M-4,5x12 ✻ (до серийного номера 4 31 427 504) (02.2008)
105 Зажимное кольцо ✻ (до серийного номера 4 31 427 504) (02.2008)
106 Самонарезающий винт M6x16 ✻ (до серийного номера 4 31 427 504) (02.2008)
107 Клиновой ремень Привод движения ✻ (до серийного номера 4 31 825 926) (02.2009)
108 Крышка ✻ (до серийного номера 4 32 484 654) (67.2010)
109 Ось ✻ (до серийного номера 4 32 617 606) (14.2011)
110 Шайба P12x18x0,5 ✻ (до серийного номера 4 32 617 606) (14.2011)
111 Крышка ✻ (до серийного номера 4 32 617 606) (14.2011)
112 Держатель ✻ (до серийного номера 4 32 617 606) (14.2011)
113 Самонарезающий винт M5x12 ✻ (до серийного номера 4 32 617 606) (14.2011)
114 Коробка передач в сборе ☐ 1,16,29,30,116 ✻ (до серийного номера 4 32 692 339) (29.2011)
115 Стопорное кольцо 12x1 ✻ (до серийного номера 4 32 692 339) (29.2011)
116 Клиноременный шкив в сборе ☐ 16,30 ✻ (до серийного номера 4 32 692 339) (29.2011)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
