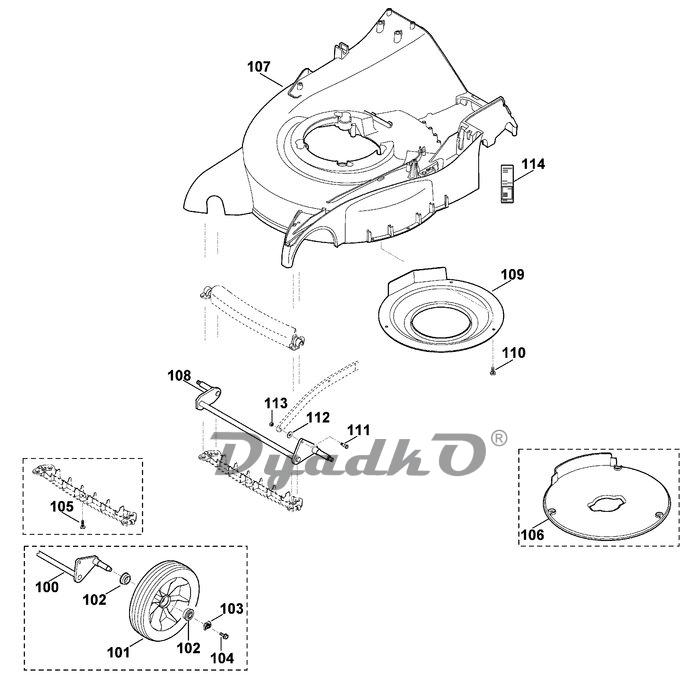

Схема VIKING MB 655.1 V D1 Корпус, передняя ось

100 Ось в сборе ☐ 19 ✻ (до серийного номера 4 31 427 504) (02.2008)
101 Колесо ☐ 102 ✻ (до серийного номера 4 31 427 504) (02.2008)
102 Шарикоподшипник 27M-3,6x12 ✻ (до серийного номера 4 31 427 504) (02.2008)
103 Зажимное кольцо ✻ (до серийного номера 4 31 427 504) (02.2008)
104 Самонарезающий винт M6x16 ✻ (до серийного номера 4 31 427 504) (02.2008)
105 Самонарезающий винт P5x16 ✻ (до серийного номера 4 32 140 070) (64.2009)
106 Крышка ✻ (до серийного номера 4 32 156 671) (02.2010)
107 Корпус ✻ (до серийного номера 4 32 617 606) (14.2011)
107 Корпус ✻ (до серийного номера 4 31 519 459) (12.2008)
108 Ось в сборе ☐ 111 ✻ (до серийного номера 4 32 617 606) (14.2011)
109 Опора ✻ (до серийного номера 4 32 617 606) (14.2011)
110 Самонарезающий винт M5x12 ✻ (до серийного номера 4 32 617 606) (14.2011)
111 Палец с буртиком ✻ (до серийного номера 4 32 617 606) (14.2011)
112 Шайба 6,4 ✻ (до серийного номера 4 32 617 606) (14.2011)
113 Шестигранная гайка M5 ✻ (до серийного номера 4 32 617 606) (14.2011)
114 Заводская табличка MB 655.1 V ✻ (до серийного номера 4 32 617 606) (14.2011)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
