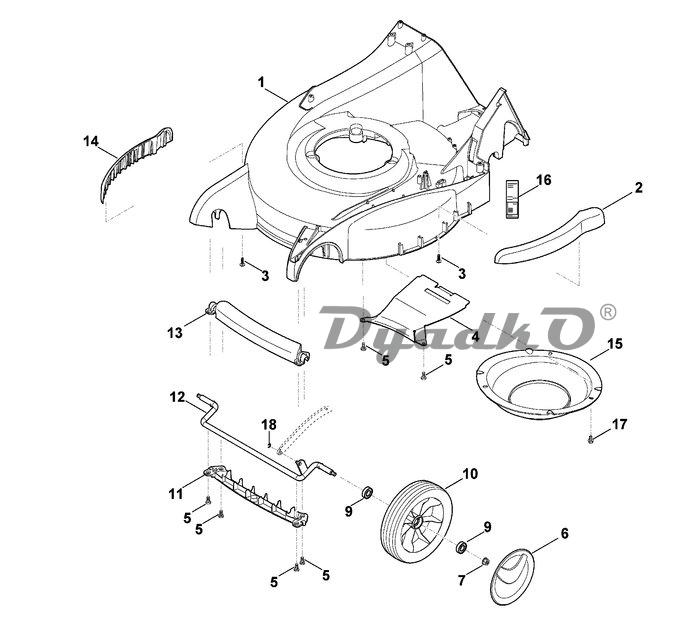

Схема VIKING MB 655.1 V D0 Корпус, передняя ось

1 Корпус
2 Защитная планка
3 Самонарезающий винт P5x20
3 Самонарезающий винт P5x16 ✻ (до серийного номера 4 32 852 066) (53.2011)
4 Направляющий щиток
5 Самонарезающий винт M5x12
6 Колпак колеса
7 Шестигранная гайка M8
9 Шарикоподшипник 6001-2RS ✻ (50.2009)
9 Шарикоподшипник 6001-2RS
10 Колесо в сборе 200 ☐ 9
11 Ручка для переноски снизу (По отдельности запчасть не поставляется)
12 Ось
13 Ручка для переноски сверху (По отдельности запчасть не поставляется)
14 Защитная планка
15 Опора
16 Заводская табличка MB 655.1 V
17 Самонарезающий винт M6x12
18 Стопорная шайба 4
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Ручка для переноски в сборе ☐ 11,13 ✻ (до серийного номера 4 32 140 070) (64.2009)
Ручка для переноски в сборе ☐ 11,13
