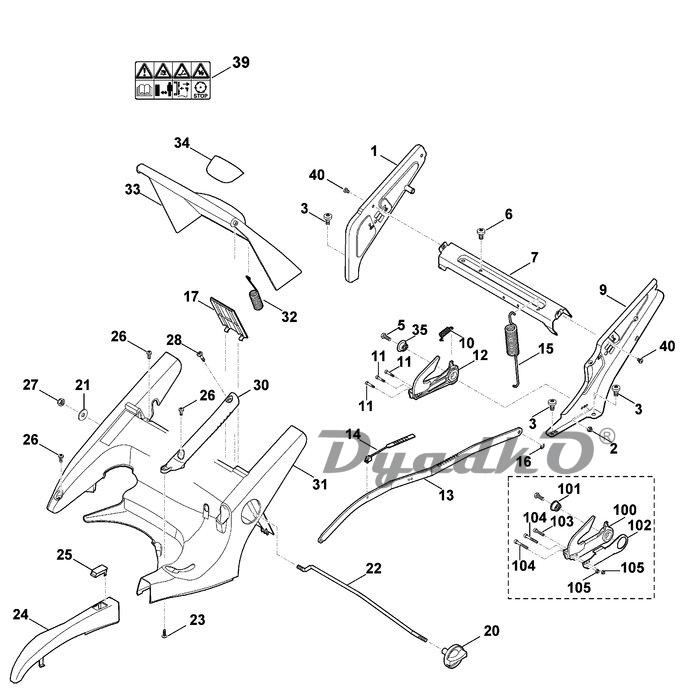

Схема VIKING MB 655.1 V C0 Рама, регулировка высоты

1 Правая консоль
2 Шестигранная гайка M6
3 Самонарезающий винт M8x14
3 Самонарезающий винт M8x12 ✻ (до серийного номера 4 33 047 942) (82.2011)
5 Винт с шестигранной головкой M6x16
6 Самонарезающий винт M8x14
6 Самонарезающий винт M8x12 ✻ (до серийного номера 4 33 047 942) (82.2011)
7 Подпорка
9 Левая консоль
10 Пружина растяжения
11 Винт M4x20
12 Фиксирующий сегмент ☐ 11,35
13 Передаточный рычаг
14 Индикатор
15 Пружина растяжения
16 Стопорная шайба 4
17 Крышка
20 Поворотная ручка в сб.
21 Шайба 8,4
22 Тяга
23 Самонарезающий винт P5x16
24 Крышка в сборе ☐ 25
25 Смотровое стекло
26 Самонарезающий винт M5x12
27 Колпачковая гайка M8
28 Винт TT-M5x28
30 Прием
30 Прием ✻ (до серийного номера 4 32 169 483) (13.2010)
31 Крышка
32 Пружина растяжения
33 Крышка в сборе ☐ 34,39
33 Крышка в сборе ☐ 34 ✻ (до серийного номера 4 32 211 650) (19.2010)
34 Корпус ручки
34 Корпус ручки ✻ (до серийного номера 4 32 211 650) (19.2010)
35 Втулка подшипника
39 Предупредительное указание
40 Самонарезающий винт M6x8 (с серийного номера 4 32 145 789) (64.2009)
100 Фиксирующий сегмент ☐ 101-105 ✻ (до серийного номера 4 33 114 574) (01.2012)
101 Втулка (По отдельности запчасть не поставляется) ✻ (до серийного номера 4 33 114 574) (01.2012)
102 Усиление (По отдельности запчасть не поставляется) ✻ (01.2012)
103 Винт M4x20 ✻ (до серийного номера 4 33 114 574) (01.2012)
104 Винт с цилиндрической головкой M4x30 ✻ (до серийного номера 4 33 114 574) (01.2012)
105 Шестигранная гайка M4 ✻ (до серийного номера 4 33 114 574) (01.2012)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
