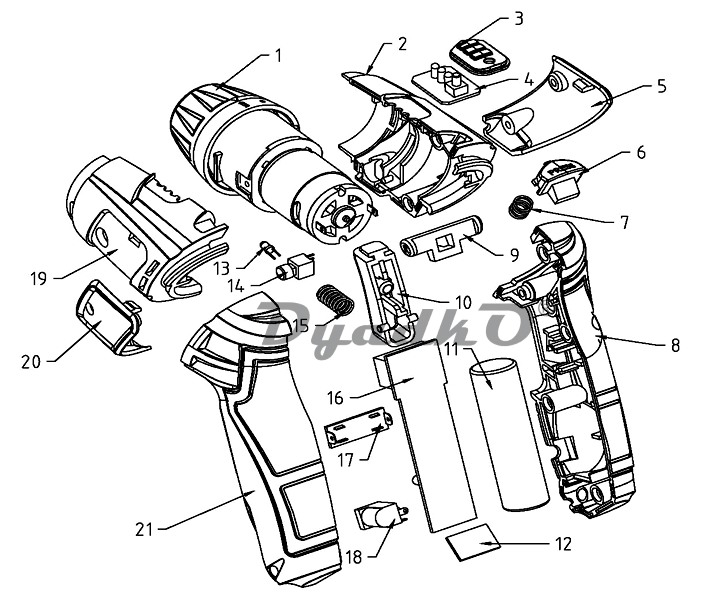

Схема ЗУБР ЗО-3.6-ЛИ ЗО-3,6-ЛИ

1С Редуктор в сборе
2 Корпус правая часть
3 Крышка светодиодного индикатора уровня заряда АКБ
4 Плата светодиодного индикатора уровня заряда АКБ
5 Накладка правая
6 Фиксатор положения рукоятки
7 Пружина
8 Рукоятка правая часть
9 Переключатель направления вращения
10 Кнопка включения
11 Аккумулятор Li-ion 3,6V 1300mAh
12 Плата светодиодного индикатора режима зарядки АКБ
13 Светодиод
14 Кнопка включения светодиода
15 Пружина
16 Плата блока электроники
17 Выключатель
18 Гнездо для подключения зарядного устройства
19 Корпус левая часть
20 Накладка левая
21 Рукоятка левая часть
22 Кольцо стопорное
23 Кожух патрона
24 Фиксатор
25 Кольцо латунное
26 Пружина
27 Кольцо стальное
28С Шпиндель в сборе
29 Кольцо разжимное D16 UM06-001-017
30 Муфта переключения момента
31 Гайка пластмассовая специальная
32 Шайба перфорированная
33 Кольцо пластиковое
34 Пружина
35 Шайба скольжения
36 Ролик D2,9x10,7
37 Фланец редуктора
38 Промщит
39 Шестерня металлическая
40 Шестерня промежуточная
41 Ролик D2,9x5,5
42 Муфта металлическая
43 Шайба D10 D32
44 Шестерня двигателя
45 Кольцо пластиковое
46 Винт М2,5х7 РН1 UM01-000-001
47 Крышка редуктора
48 Двигатель постоянного тока 3,6V
49 Саморез 3х14 РН1 UM02-000-008
50 Саморез 3х12 РН1 UM02-000-005
51 Устройство зарядное 3,6÷6В –300мА
б/н Аккумулятор Li-ion 3,6V 1500mAh
