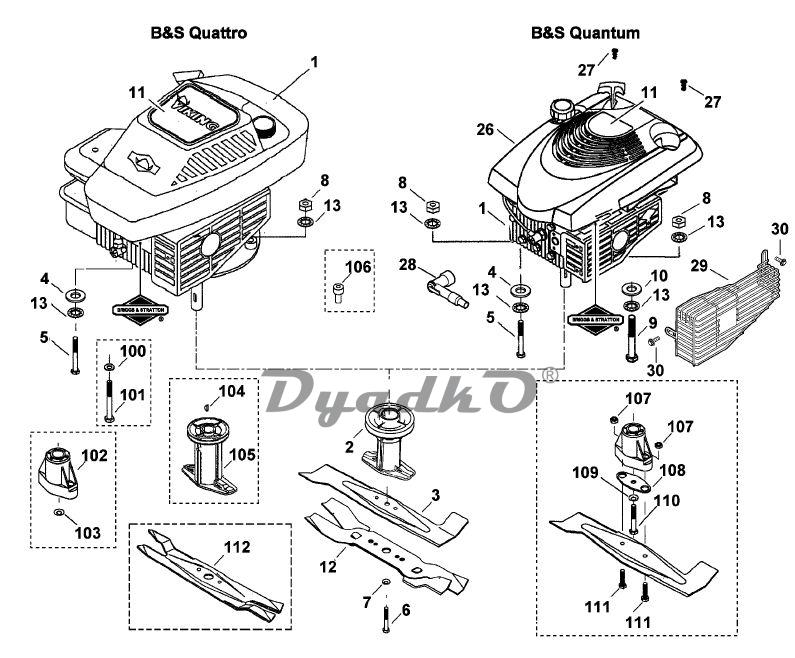

Схема VIKING MB 450, MB 450 M, MB 450 X D Двигатель, нож

1 B&S, четырехтактный двигатель 126T02-6280-H1 (1) (2)
1 B&S, четырехтактный двигатель 126Т02-4825-В1, 126Т02-0280-В1, 126Т02-3280-В1 (1,2) (10.2012)
1 BRIGGS & STRATTON, четырехтактный двигатель (1) ✻ (до серийного номера 35 878 220) (02.1997)
2 Втулка ножа
3 Нож
3 Нож ✻ (до серийного номера 53 288 867) (07.2002)
4 Шайба 9 (1) (2)
4 Шайба 9 (3)
4 Шайба 8,4 (1) (2) ✻ (до серийного номера 4 30 542 657) (07.2005)
4 Шайба 8,4 (3) ✻ (до серийного номера 4 30 542 657) (07.2005)
5 Винт с шестигранной головкой М8х80 (1) (2)
5 Винт с шестигранной головкой М8х80 (3)
6 Винт с шестигранной головкой 3/8х85 (45 - 55 Nm)
6 Винт с шестигранной головкой 3/8х31/4 (45 - 55 Nm) ✻ (до серийного номера 40 022 732) (11.1998)
7 Зажимная шайба
7 Зажимная шайба 11x40x2,5 ✻ (до серийного номера 4 30 732 977) (29.2005)
8 Стопорная гайка М8
8 Шестигранная гайка М8 ✻ (до серийного номера 4 30 542 657) (07.2005)
9 Винт с шестигранной головкой М8х110
10 Шайба 8,4
11 Обозначение типа MB 450
11 Обозначение типа MB 450 М
11 Обозначение типа MB 450 ✻ (до серийного номера 51 861 738) (26.2001)
11 Обозначение типа MB 450 М
11 Обозначение типа MB 450 X
11 Обозначение типа MB 450 X ✻ (до серийного номера 42 530 407) (10.1999)
12 Многофункциональный нож в сборе (2)
13 Стопорная шайба 8,4
26 Крышка (1) (2)
27 Самонарезающий винт Р4х30
28 Штекер провода системы зажигания ✻ (до серийного номера 4 30 846 082)
29 Защитная решетка (1) (2) ☐ 30
30 Винт 10-32x3/8 (1) (2)
100 Шайба 10,5 ✻ (до серийного номера 35 878 220) (02.1997)
101 Винт с цилиндрической головкой D9x70 ✻ (до серийного номера 35 878 220) (02.1997)
102 Втулка ножа ✻ (до серийного номера 37 440 766) (02.1998)
103 Стопорная шайба 10,5 ✻ (до серийного номера 37 440 766) (02.1998)
104 Сегментная шпонка 4x6,5 ✻ (до серийного номера 48 471 590) (22.2000)
105 Втулка ножа 48 471 590) (22.2000)
106 Втулка ✻ (до серийного номера 44 972 936) (28.1999)
107 Шестигранная гайка М8 ✻ (до серийного номера 32 077 808) (03.1996)
108 Усилительная планка ✻ (до серийного номера 32 077 808) (03.1996)
109 Пружинное кольцо 3/8 ✻ (до серийного номера 32 077 808) (03.1996)
110 Винт с шестигранной головкой 3/8”х21/2” (40 - 45 Nm) ✻ (до серийного номера 32 077 808) (03.1996)
111 Винт с шестигранной головкой М8х30 (20 - 25 Nm) ✻ (до серийного номера 32 077 808) (03.1996)
112 Нож (2) ✻ (до серийного номера 4 30 568 003) (06.2005)
112 Нож (2) ✻ (до серийного номера 53 272 297) (02.2002)
Примечание:

(1) MB 450
(2) MB 450 M
(3) MB 450 X
☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
