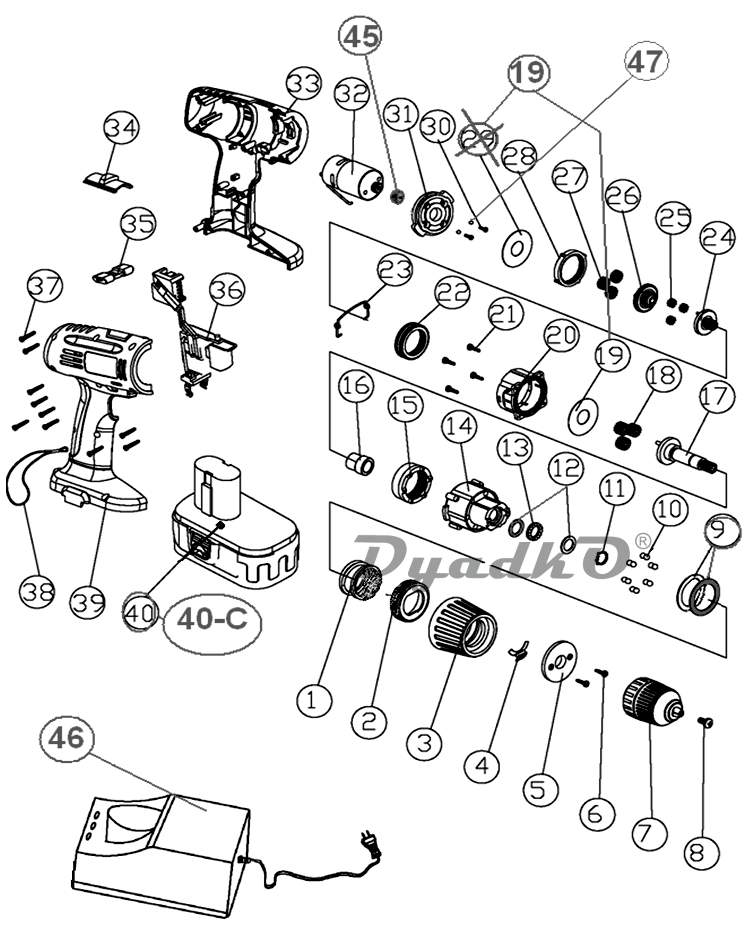

Схема ЗУБР ЗДА-18-КН

1 Пружина
2 Шайба пластиковая
3 Муфта переключения момента
4 Пластина пружинная
5 Шайба-держатель пластины пружинной
6 Саморез 3х18PH1 UM02-000-012
7 Патрон быстрозажимной ЗУБР 0,8-10мм(3/8-24 UNF) UACK-10-3/8
8 Винт М5х23 PH2 левый UM01-001-001
9 Шайба
10 Шарик стальной D5
11 Кольцо разжимное D11 UM06-001-004
12 Шайба D17.5 D12.5 UM04-002-004
13 Шарик стальной D3
14 Корпус редуктора
14C Редуктор в сборе
15 Муфта металлическая
16 Втулка корпуса редуктора
17 Шпиндель
18 Шестерня
19, 29 Шайба
20 Корпус редуктора средняя часть
21 Саморез 3x14PH1 UM02-000-008
22 Муфта переключения металлическая
23 Пружина переключателя скоростей
24 Шестерня промежуточная
25 Шестерня
26 Шестерня промежуточная
27 Шестерня
28 Муфта металлическая
30 Винт М3х10 PH1 UM01-000-073
31 Крышка редуктора задняя
32 Двигатель постоянного тока URAGAN 18V
32C Двигатель в сборе c шестерной 18V
33 Корпус левая часть
34 Переключатель скоростей
35 Переключатель направления вращения
36 Выключатель EA-12/Z1 DC16,8-18V 12A
36С Выключатель в сборе
37 Саморез 3x18 РН2 UM01-000-123
38 Ремень капроновый
39 Корпус правая часть
40С Аккумулятор в сборе 18V
41 Транзистор полевой NEC 2134 62S
42 Радиатор алюминиевый
43 Винт М3х8 PH1 UM01-000-005
44 Клеммник
45 Шестерня ведущая
46C Устройство быстрозарядное устройство 18V 2А
47 Шайба-гровер D3 UM04-001-001
