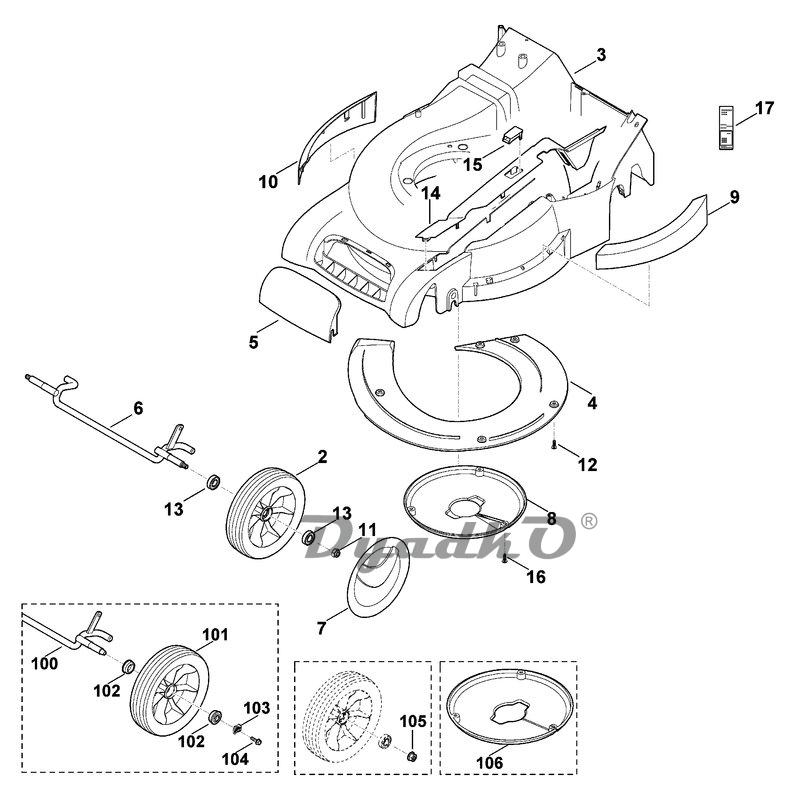

Схема VIKING MB 545.0 T D Корпус, передняя ось

2 Колесо в сборе 180 ☐ 13
3 Корпус в сборе ☐ 4,9,10,12
3 Корпус в сборе ☐ 4,9,10,12 ✻ (до серийного номера 4 32 001 941) (59.2009)
3 Корпус в сборе ☐ 4,9,10,12 ✻ (до серийного номера 4 31 076 305) (36.2006)
4 Крышка
5 Крышка
6 Ось
7 Колпак колеса
8 Крышка
9 Защитная планка
10 Защитная планка
11 Шестигранная гайка M8
12 Самонарезающий винт P5x16
13 Шарикоподшипник 6001-2RS
13 Шарикоподшипник 6001-2RS ✻ (50.2009)
14 Крышка ☐ 15
15 Смотровое стекло
16 Самонарезающий винт P5x16
17 Заводская табличка MB 545.0 T
17 Заводская табличка MB 545.0 T ✻ (до серийного номера 4 32 946 355) (63.2011)
100 Ось ✻ (до серийного номера 4 31 425 992) (03.2008)
101 Колесо ☐ 102 ✻ (до серийного номера 4 31 425 992) (03.2008)
102 Шарикоподшипник 27M-3,6x12 ✻ (до серийного номера 4 31 425 992) (03.2008)
103 Зажимное кольцо ✻ (до серийного номера 4 31 425 992) (03.2008)
104 Самонарезающий винт M6x16 ✻ (до серийного номера 4 31 425 992) (03.2008)
105 Шестигранная гайка M8 ✻ (до серийного номера 4 32 491 770) (69.2010)
106 Крышка ✻ (до серийного номера 4 32 921 389) (59.2011)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
