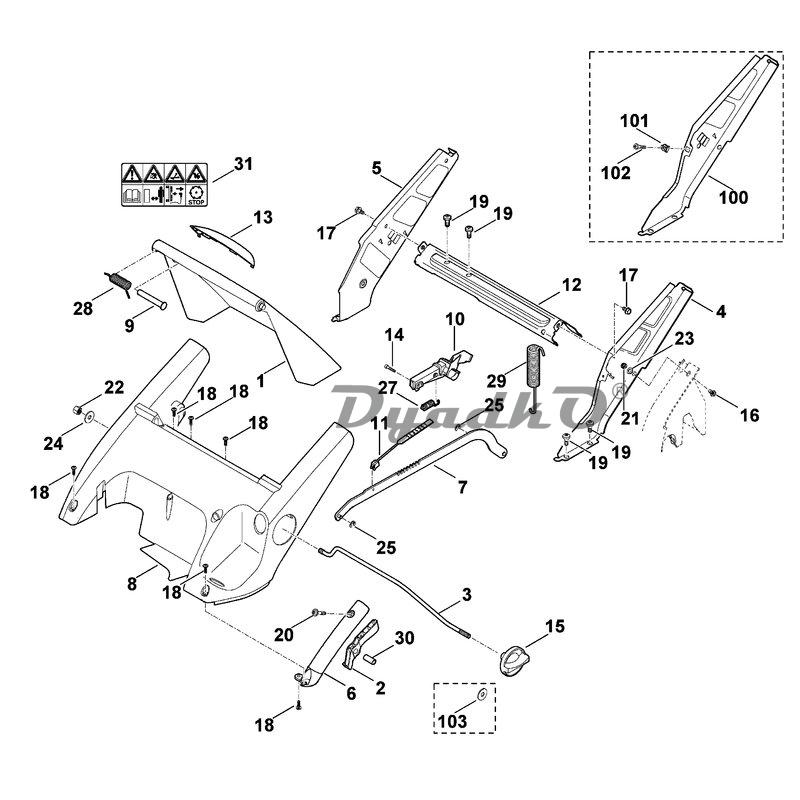

Схема VIKING MB 545.0 T C Рама, регулировка высоты

1 Крышка в сборе ☐ 13,31
1 Крышка в сборе ☐ 13 ✻ (до серийного номера 4 32 210 954) (19.2010)
2 Рычаг ☐ 30
3 Тяга
4 Левая консоль ☐ 20
5 Правая консоль
6 Прием
7 Передаточный рычаг в сборе
8 Крышка
8 Крышка ✻ (до серийного номера 4 31 076 305) (36.2006)
9 Палец
10 Фиксирующий сегмент ☐ 14
11 Индикатор
12 Подпорка
12 Подпорка ✻ (до серийного номера 4 31 042 559) (29.2006)
13 Корпус ручки
13 Корпус ручки ✻ (до серийного номера 4 32 210 954) (19.2010)
14 Винт M4x20
15 Поворотная ручка в сб.
16 Винт с шестигранной головкой M6x12
17 Самонарезающий винт M6x8
18 Самонарезающий винт P5x16
18 Самонарезающий винт P5x16 ✻ (до серийного номера 4 31 076 305) (36.2006)
19 Самонарезающий винт P8x18
20 Винт TT-M5x28
21 Шестигранная гайка M6
22 Колпачковая гайка M8
23 Шайба 6,4
24 Шайба 8,4
25 Стопорная шайба 4
27 Пружина растяжения
28 Пружина с навивкой
29 Пружина растяжения
30 По отдельности запчасть не поставляется
31 Предупредительное указание
100 Левая консоль ☐ 101 ✻ (до серийного номера 4 31 409 132) (38.2007)
101 Закладная гайка M6 ✻ (до серийного номера 4 31 409 132) (38.2007)
102 Болт с плоской круглой головкой M6x30 ✻ (до серийного номера 4 31 409 132) (38.2007)
103 Шайба 8,4 ✻ (до серийного номера 4 32 576 335) (02.2011)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
